-  Déposer le revêtement de la porte avant → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70

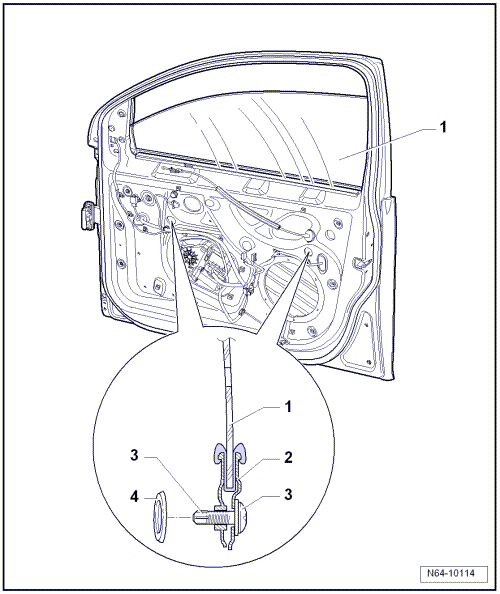

-  Retirer les capuchons -4- en faisant levier.
-  Abaisser la glace de porte -1- jusqu'à ce que les vis de calage -3- du logement -2- soient accessibles.
ATTENTION !   ATTENTION !
Desserrer la vis -3- de l'intérieur en la tournant vers la droite.
-  Desserrer les vis -3- (ne pas dévisser) de l'intérieur en les tournant vers la droite et écarter les mâchoires de serrage.

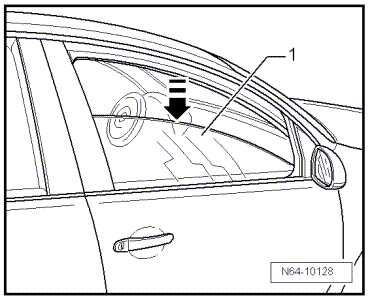

-  Enfoncer la glace de porte -1- avec une légère pression dans les mâchoires de calage dans le sens de la -flèche- et centrer la glace de porte par rapport au guide-glace arrière sans exercer de pression.
-  Lors de cette opération, veiller à ce que la glace de porte -1- soit parallèle au guide-glace.
-  Serrer les mâchoires de calage avec les vis -3- en les tournant vers la gauche à partir de l'intérieur.
Couple de serrage de la vis : 8 Nm
Il faut ensuite effectuer un contrôle du fonctionnement.
La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
