Revue Technique Automobile Volkswagen Golf 5: Glace de porte : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Vitrage/ comande des glaces / Glace de porte avant / Glace de porte : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de la glace de porte droite. La dépose et la repose de la glace de porte gauche s'effectuent de façon analogue.
La vis -4- est accessible de l'intérieur comme de l'extérieur. En accédant de l'extérieur, la vis a un filetage à droite. Cela signifie : de l'extérieur, desserrer la vis en la tournant vers la gauche et de l'intérieur, desserrer la vis en la tournant vers la droite.


Dépose

-  Déposer le revêtement de la porte avant → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70
-  Retirer les capuchons -4- en faisant levier.
-  Abaisser la glace de porte -1- jusqu'à ce que les vis de calage -3- du logement -2- soient accessibles.
ATTENTION !   ATTENTION !
Desserrer la vis -3- de l'intérieur en la tournant vers la droite.
-  Desserrer les vis -3- (ne pas dévisser) de l'intérieur en les tournant vers la droite et écarter les mâchoires de serrage.
  Nota
Si cette étape de travail ne peut pas être effectuée à cause d'un défaut du lève-glace électrique, il est possible de dévisser le moteur du lève-glace pour abaisser la glace.

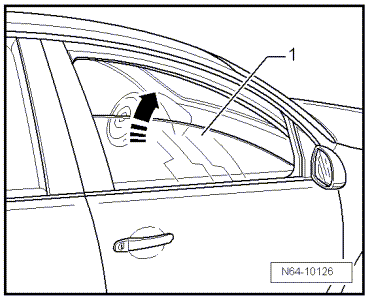

-  Soulever l'arrière de la glace de porte -1- et l'extraire de la porte en la faisant basculer en avant, dans le sens de la -flèche-.

Repose

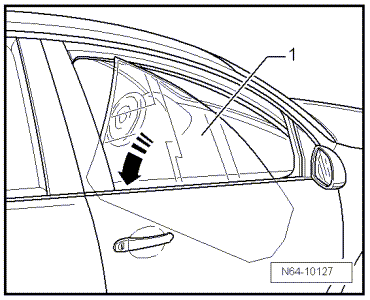

Insérer la glace de porte -1- dans la porte dans le sens de la -flèche-.
-  Veiller à ce que la glace de porte -1- soit insérée correctement dans le guide-glace.
-  La vis doit maintenant être serrée en la tournant vers la gauche.
La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
Il faut ensuite effectuer un contrôle du fonctionnement.
