Revue Technique Automobile Volkswagen Golf 5: Cache : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Chauffage stationnaire/d'appoint / Cache : dépose et repose

-  Déposer le chauffage stationnaire/d'appoint → Chapitre.

-  Repérer la position de montage des ajutages d'eau et les déposer (vis 4 Nm).

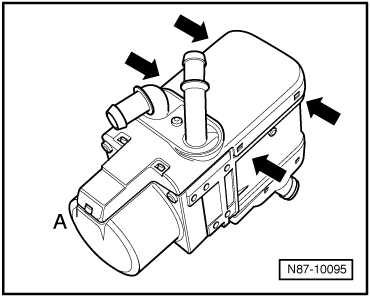

-  Déclipser le cache au niveau des -flèches- et tirer le cache par-dessus l'ergot de fixation -A-.
-  La repose s'effectue dans l'ordre inverse de la dépose.
