Revue Technique Automobile Volkswagen Golf 5: Détecteur pour protection volumétrique et transmetteur d'inclinaison du véhicule : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Alarme antivol à partir de 06/2006 / Détecteur pour protection volumétrique et transmetteur d'inclinaison du véhicule : dépose et repose

Le détecteur pour protection volumétrique -G273- et le transmetteur d'inclinaison du véhicule -G384- sont intégrés dans un même boîtier situé dans le ciel de pavillon du côté du conducteur.
  Nota
Pour la dépose du détecteur pour protection volumétrique et du transmetteur d'inclinaison du véhicule, l'alarme antivol doit être désactivée → Chapitre.
Dépose :
Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
Abaisser le ciel de pavillon → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70

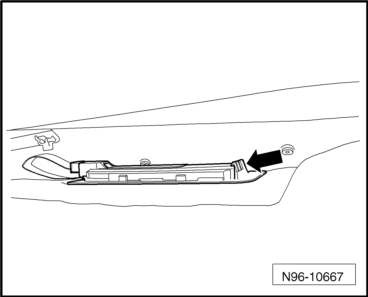

Déverrouiller le crantage -flèche- à l'aide d'un tournevis approprié et extraire le boîtier du détecteur du ciel de pavillon par le bas.

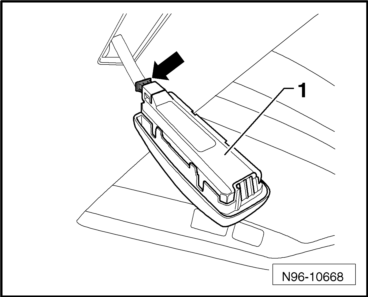

Déverrouiller et débrancher le connecteur -flèche- et retirer le boîtier -1- contenant le détecteur pour protection volumétrique et le transmetteur d'inclinaison du véhicule.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.


Antenne de verrouillage centralisé et d'alarme antivol -R47-

Antenne de verrouillage centralisé et d'alarme antivol -R47- → Chapitre

Avertisseur d'alerte -H12-

Avertisseur d'alerte -H12- : dépose et repose

Déposer et reposer l'avertisseur d'alerte -H12- → Chapitre.

Avertisseur d'alarme -H12- : contrôle

Contrôler l'avertisseur d'alerte -H12- → Chapitre.
