Revue Technique Automobile Volkswagen Golf 5: Clapet de décharge

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Composants du circuit frigorifique / Clapet de décharge

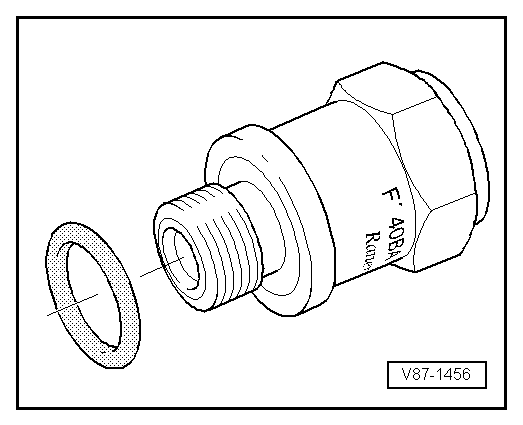

Le clapet de décharge est monté sur le compresseur de climatiseur ou le réservoir déshydrateur.
à une pression d'environ 38 bars, le clapet s'ouvre ; il se referme une fois la pression redescendue (env. 30 bars).
Le fluide frigorigène ne s'échappe pas complètement.
Suivant la version, il est possible qu'un disque de plastique transparent soit monté sur le clapet; ce disque transparent est perforé dès que le clapet déclenche.
