Revue Technique Automobile Volkswagen Golf 5: Commodo : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Commodo / Commodo : vue d'ensemble du montage

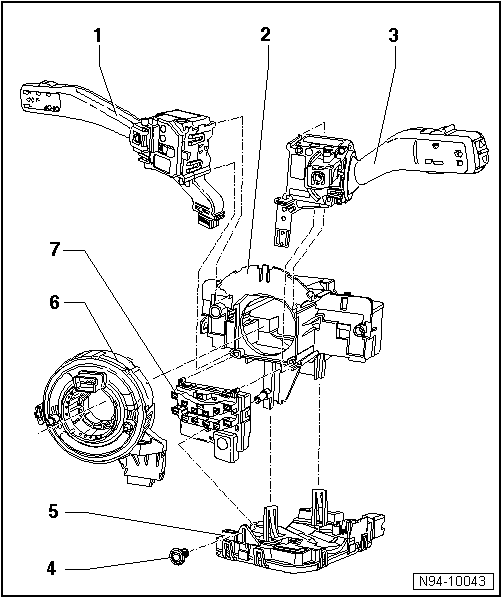

1 -  Commande de clignotants
Respecter l'ordre de dépose et de repose → Chapitre
Déposer et reposer → Chapitre
La " commande des clignotants " se compose de la commande des clignotants -E2- proprement dite, de la commande d'inverseur-code à main et d'avertisseur optique -E4- et, en fonction de l'équipement (régulateur de vitesse), de la commande de régulateur de vitesse GRA -E45-.
Sur la figure, la " commande de clignotants " est représentée sans la commande de régulateur de vitesse GRA -E45-.
2 -  Support de base de commodo
Respecter l'ordre de dépose et de repose → Chapitre
Déposer et reposer → Chapitre
3 -  Commande d'essuie-glace -E-
Respecter l'ordre de dépose et de repose → Chapitre
Déposer et reposer → Chapitre
4 -  Vis de fixation
5 -  Calculateur d'électronique de colonne de direction -J527-
Respecter l'ordre de dépose et de repose → Chapitre
Déposer et reposer → Chapitre
Coder → Chapitre
6 -  Ressort spiral pour sac gonflable/bague de rappel avec bague collectrice -F138-
Respecter l'ordre de dépose et de repose → Chapitre
Déposer et reposer → Chapitre
7 -  Capteur d'angle de braquage -G85-
Respecter l'ordre de dépose et de repose → Chapitre
Déposer et reposer → Chapitre
Réglage de base → Chapitre.
