La dépose et la repose de l'appui lombaire de siège sont décrites pour l'armature de dossier gauche. La dépose et la repose de l'appui lombaire sur l'armature de dossier droite s'effectuent de façon analogue.
ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
-  Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre.
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Déposer le revêtement du siège droit → Chapitre.
-  Déposer les revêtements du siège gauche à réglage électrique → Chapitre.
-  Déposer le dossier de siège avant → Chapitre.
-  Fixer le dossier sur le support de réparation pour sièges -VAS 6136-.
-  Déposer la garniture et le rembourrage de dossier de siège avant → Chapitre.
-  Déposer le sac gonflable latéral avant → Chapitre

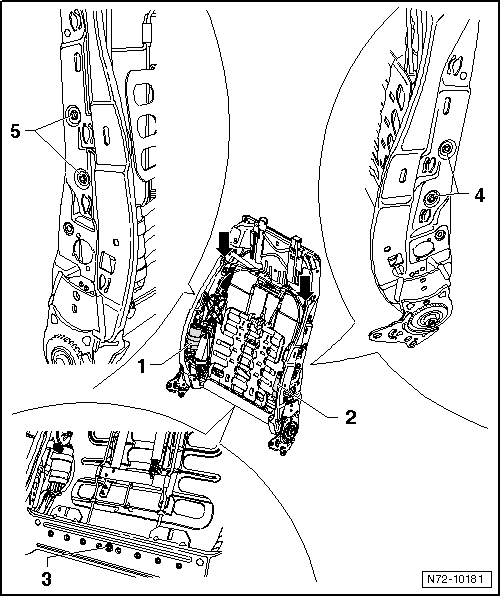

-  Débrancher les câblages des moteurs d'entraînement -1- et -2-.
-  Percer le rivet -3- dans la zone inférieure de la face arrière.
-  Percer les deux rivets -4- sur le côté gauche.
-  Percer les deux rivets -5- sur le côté droit.
-  Décrocher l'appui lombaire des logements situés dans le cadre de dossier -flèches-.
-  Désolidariser du cadre de dossier les composants de l'appui lombaire.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
Pour le montage des rivets -3-, -4- et -5-, utiliser la pince pour rivets aveugles -VAS 5072-.

Entraînement du dispositif de réglage du dossier de siège (électrique) :

Entraînement du dispositif de réglage du dossier de siège (électrique) : dépose et repose

Si l'entraînement du dispositif de réglage du dossier est défectueux, remplacer le cadre de dossier.
