Revue Technique Automobile Volkswagen Golf 5: Garniture et rembourrage de dossier de siège baquet avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Rembourrages siège, garnitures / Garnitures et rembourrages de siège avant / Garniture et rembourrage de dossier de siège baquet avant : dépose et repose

  Nota
La dépose et la repose des composants sont décrites pour le siège gauche. La dépose et la repose des composants du siège droit s'effectuent de façon analogue.


Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
Déposer le siège avant → Chapitre.
Fixer le siège sur le support de réparation pour sièges VAS 6136-.
Déposer le revêtement du siège baquet gauche → Chapitre.
Déposer le boîtier de verrouillage avant :
Véhicules 2 portes → Chapitre
Véhicules 4 portes → Chapitre
Déposer le revêtement du siège baquet droit → Chapitre.
Déposer le dossier de siège baquet avant → Chapitre.

  Nota

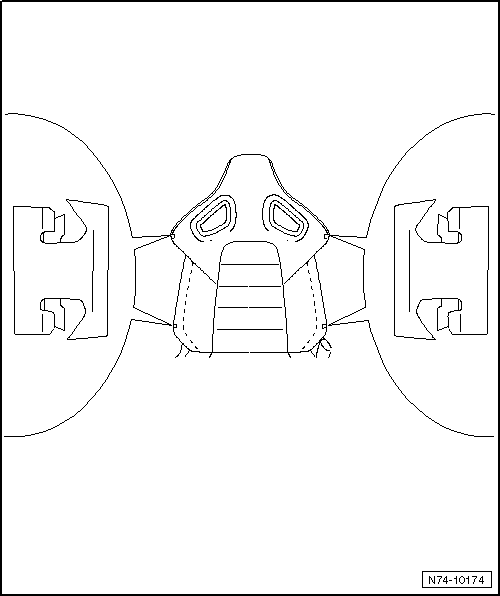

À partir du numéro d'identification du véhicule 2615638 (semaine 25/2006), la garniture de dossier est fixée sur le dossier avec des agrafes supplémentaires (N.107.297.01).
Les agrafes doivent être retirées avec précaution du canal périphérique à l'aide d'un outil approprié.
Lors de la repose des agrafes, veiller à ce que ces dernières soient reposées à nouveau dans les mêmes positions.

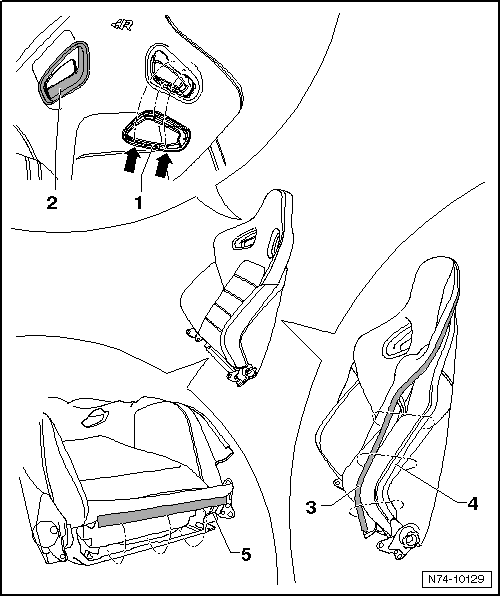

Abaisser l'écran gauche -1- en appuyant sur son arête supérieure.
Dégager ensuite l'écran de ses logements au niveau de deux crantagesflèches-.
Déposer l'écran droit -2- de façon analogue.
Détacher, sur le côté du dossier, le profilé périphérique3- de garniture du canal périphérique4-.
Retirer, au bas du dossier, le profilé -5- de son support.

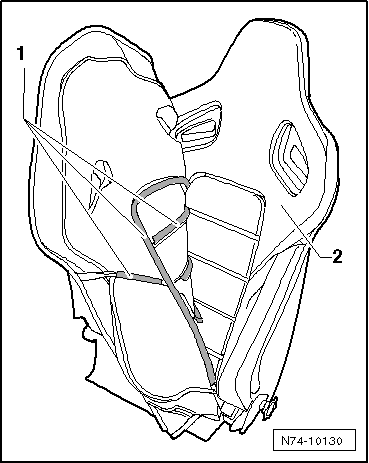

Détacher des évidements du rembourrage -2- toutes les bandes velcro -1- du garnissage.
Retirer le rembourrage du cadre de dossier.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
