  Nota
Sont décrites uniquement la dépose et la repose pour le clignotant latéral gauche. La dépose et la repose du clignotant latéral droit s'effectuent de façon analogue.
Les clignotants latéraux ne comportent pas d'ampoule classique mais des diodes électroluminescentes (DEL) à longue durée de vie.
Un remplacement de l'ampoule n'est par conséquent plus nécessaire. En cas de dommage, l'ensemble du clignotant doit être remplacé.

Dépose
-  Déposer le miroir du rétroviseur → Chapitre.
-  Déposer le boîtier de rétroviseur → Chapitre.

-  Déposer l'écran → Chapitre.

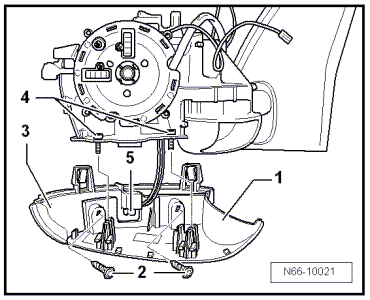

-  Dévisser les vis -4- et retirer la pièce de montage -1- par le bas.
-  Débrancher le connecteur -5- du clignotant -3-.
-  Dévisser les vis -2- et retirer le clignotant -3- de la pièce de montage -1-.


Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Effectuer ensuite un contrôle du fonctionnement.
