Revue Technique Automobile Volkswagen Golf 5: Rétroviseur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Rétroviseurs / Rétroviseur : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose du rétroviseur gauche. La dépose et la repose du rétroviseur droit s'effectuent de façon analogue.


Dépose

Déposer le revêtement de la porte avant, côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70

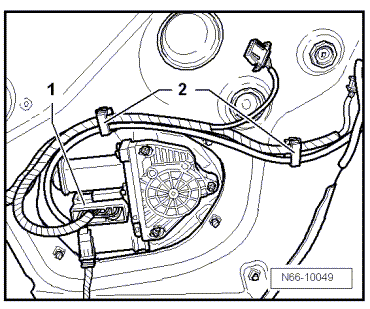

-  Détacher les supports de câbles -2- et débrancher le connecteur -1- du rétroviseur.

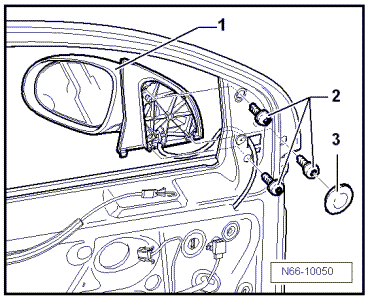

-  Retirer le cache -3- hors de la porte en faisant levier et dévisser les vis -2-.
-  Retirer le rétroviseur -1- et faire passer la conduite par l'ouverture de la porte.


Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
-  Couples de serrage des vis pour rétroviseur : 8 Nm
Effectuer un contrôle de fonctionnement avant de monter le revêtement de porte.
