Revue Technique Automobile Volkswagen Golf 5: Écran : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Rétroviseurs / Écran : dépose et repose

  Nota
Les opérations de dépose et de repose décrites ci-dessous ne concernent que l'écran gauche. La dépose et la repose de l'écran droit s'effectuent de façon analogue.


Dépose

Déposer le miroir du rétroviseur → Chapitre.

Déposer le boîtier de rétroviseur → Chapitre.

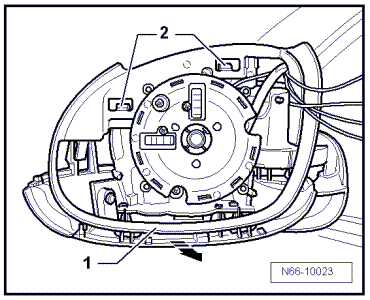

Décrocher les crochets d'arrêt -2- du support de base du rétroviseur à l'aide d'un tournevis.
Retirer l'écran -1- dans le sens de la -flèche-.


Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Effectuer ensuite un contrôle du fonctionnement.
