Revue Technique Automobile Volkswagen Golf 5: Arbre flexible de répartition d'air : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Chauffage : remise en état / Arbre flexible de répartition d'air : dépose et repose

Dépose

-  Déposer l'autoradio → Ã‰quipement électrique; Groupe de rép.91.
-  Sur les véhicules sans autoradio, déposer l'écran situé au centre du tableau de bord → Carrosserie-Travaux de montage à l'intérieur; Groupe de rép.68.

-  Déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.
-  Amener l'arbre flexible dans la position suivante :

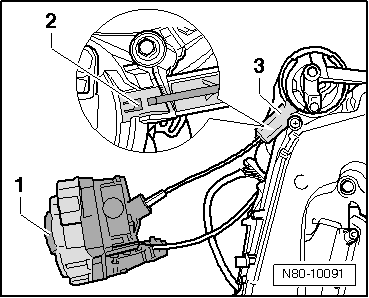

-  Tourner la commande rotative de répartition d'air1- jusqu'à ce que le verrouillage de l'arbre -2- dans l'engrenage3- soit visible.

-  Déposer la régulation d'air chaud et d'air frais → Chapitre.

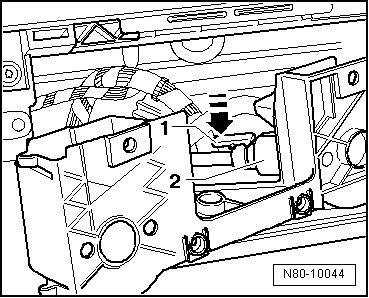

-  Passer la main dans la console centrale et déverrouiller l'ergot de fixation -1- en le poussant dans le sens de la flèche.
-  Retirer l'arbre flexible de l'adaptateur2-.
  Nota
Lors du montage de l'arbre flexible, l'adaptateur et les commandes rotatives de la régulation d'air chaud et d'air frais doivent être positionnés de façon précise l'un par rapport aux autres, sans quoi il y a risque de dysfonctionnements → Chapitre.


Contrôle

Arbre flexible d'unité de positionnement des volets de répartition d'air :
-  Faire tourner la soufflante d'air frais à la vitesse maxi. Si, en position " dégivrage-désembuage ", de l'air sort aussi de la buse de dégivrage-désembuage et ne sort pas du diffuseur au plancher, ceci signifie que l'arbre flexible est reposé correctement. Sinon, déposer l'arbre flexible de l'adaptateur. Mettre en place la régulation d'air chaud et d'air frais sur l'adaptateur et tourner la commande rotative d'1/2 tour (180). Rebrancher ensuite l'arbre flexible. Répéter le contrôle.
