  Nota
L'évacuation de l'air vicié se fait par des ouïes de sortie d'air situées dans les revêtements du coffre à bagages.
Pour que la ventilation puisse fonctionner parfaitement, les ouïes de sortie d'air ne doivent pas être masquées.
Les cadres de sortie d'air se trouvent à l'arrière des panneaux latéraux, derrière le pare-chocs.


Contrôle

Déposer le pare-chocs arrière → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.

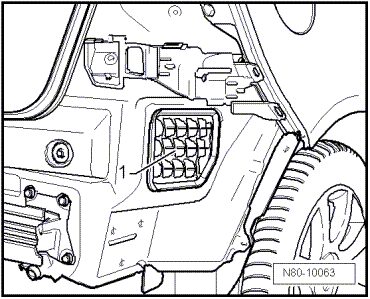

Les lèvres d'étanchéité -1- du cadre de sortie d'air des deux côtés du véhicule doivent pouvoir s'ouvrir librement et se fermer d'elles-mêmes.
Respecter la position de montage.
