Revue Technique Automobile Volkswagen Golf 5: Grille d'aération : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Chauffage : remise en état / Grille d'aération : dépose et repose

Dépose

Déposer le cache droit du caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.64.

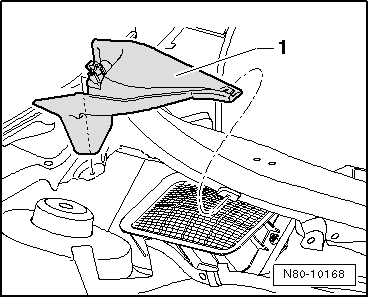

-  Retirer le cache -1- du caisson d'eau.
  Nota
Sur les véhicules à partir de la semaine 45/07 avec Climatronic, un support accompagné d'un capteur de qualité d'air G238- est monté sur la grille d'aération.
Fonction du capteur de qualité d'air -G238- → Chapitre.

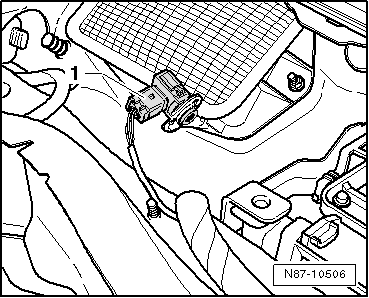

-  Débrancher le connecteur du capteur de qualité d'air -G238- et extraire le capteur de qualité d'air -G238- de son support en le tournant vers la droite.

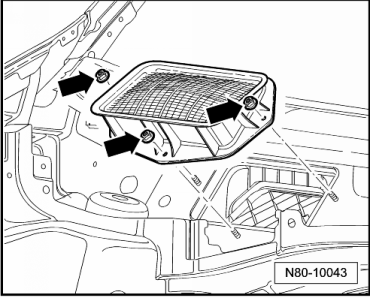

-  Dévisser les écrous à embase -flèches- (2,5 Nm +- 0,4 Nm) et retirer la grille d'entrée d'air par le haut.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Le joint d'étanchéité doit être correctement positionné sur la grille d'aération.
Ordre de montage :
-  Ajuster la grille d'aération sur la collerette en tôle.
-  Maintenir la grille d'entrée d'air et visser les écrous à bride latéraux (2,5 +- 0,4 Nm), ne visser qu'ensuite l'écrou à bride central.
