Revue Technique Automobile Volkswagen Golf 5: Système d'allumage : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Allumage, préchauffage / Système d'allumage : vue d'ensemble du montage

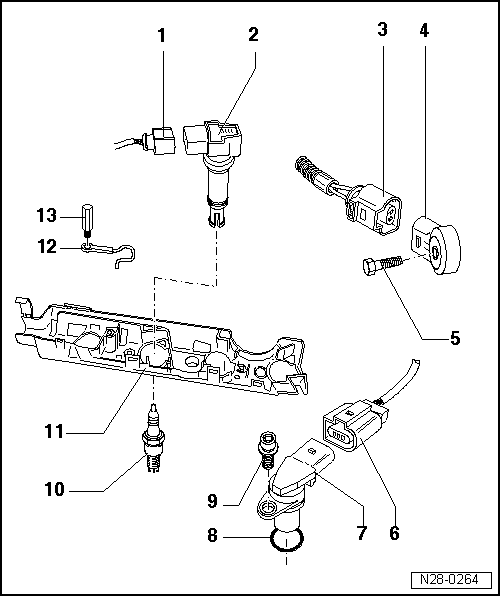

1 -  Fiche
Noire, à 4 raccords
Ouvrir avec l'outil de montage -T10118-.
2 -  Bobine d'allumage 3 avec étage final de puissance -N291-
Bobine d'allumage 1 avec étage final de puissance -N70-
Bobine d'allumage 2 avec étage final de puissance -N127-
Bobine d'allumage 4 avec étage final de puissance -N292-
Déposer et reposer → Chapitre
3 -  Fiche
Noire, à 2 raccords
Pour détecteur de cliquetis 1 -G61-
Contacts de la fiche dorés.
4 -  Détecteur de cliquetis 1 -G61-
Contacts de la fiche dorés.
5 -  20 Nm
Le couple de serrage a une influence sur le fonctionnement du détecteur de cliquetis.
6 -  Fiche
Noire, à 3 raccords
Pour transmetteur de Hall -G40-
7 -  Transmetteur de Hall -G40-
8 -  Joint torique
Remplacer en cas d'endommagement
9 -  10 Nm
10 -  Bougie, 25 Nm
Déposer et reposer avec la clé à bougies -3122 B-.
Type et écartement des électrodes → Chapitre
11 -  Guide-câbles
Visser à 5 Nm sur le carter d'arbre à cames.
12 -  Câble de masse
Desserrer ou serrer uniquement lorsque le contact d'allumage est coupé.
13 -  10 Nm
Desserrer ou serrer uniquement lorsque le contact d'allumage est coupé.
