Revue Technique Automobile Volkswagen Golf 5: Soufflante d'air frais -V2- : dépose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Chauffage : remise en état / Soufflante d'air frais -V2- : dépose

Dépose

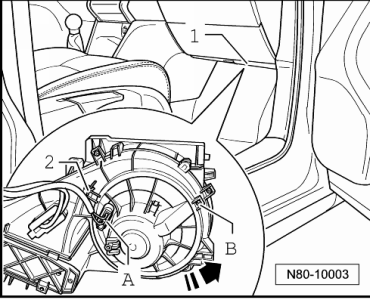

La soufflante d'air frais -V2- est accessible depuis le plancher côté passager avant.
Déposer la paroi de séparation de l'appareil de chauffage → Chapitre.
Débrancher le connecteur -A- de la soufflante d'air frais -V2-.
Dévisser la vis -B- de la soufflante d'air frais -V2- (1 Nm).
Déverrouiller le crantage -2-, puis tourner la soufflante d'air frais -V2- dans le sens de laflèche- et la retirer.

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
