Revue Technique Automobile Volkswagen Golf 5: Pédale de frein : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande mècanique / Pédale de frein : vue d'ensemble du montage

ATTENTION !   ATTENTION !
La course de la pédale de frein ne doit pas être raccourcie par des tapis de sol supplémentaires.
Avant le montage, enduire tous les paliers de graisse de référence G 000 602.

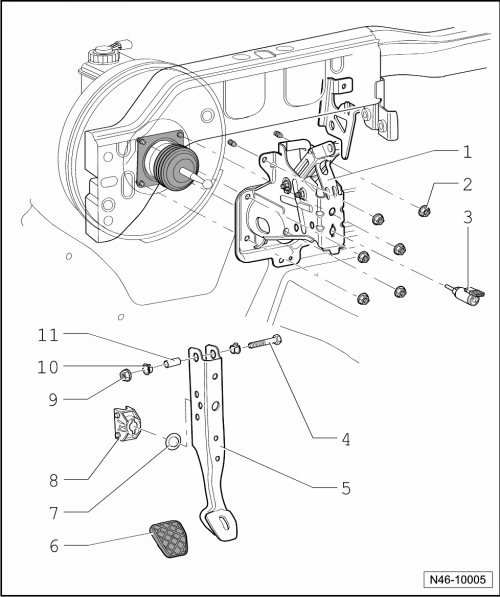

1 -  Palier de fixation
2 -  Écrou six pans autoserreur, 25 Nm
3 -  Contacteur de feux stop -F-
contacteur de pédale de frein -F47- compris
Sur les véhicules construits à partir de la semaine 45/05, le contacteur de feux stop -F- se trouve sur le maître-cylindre → Chapitre.
Avant le montage du contacteur de feux stop, clipser la pédale de frein sur la tige de poussée du servofrein → Anker.
Graisser la tête du poussoir avec de graisse polycarbamide G 052 142 A2.
Déposer et reposer le contacteur de feux stop → Chapitre.
4 -  Vis six pans
5 -  Pédale de frein
6 -  Capuchon
7 -  Demi-coussinet
8 -  Support
Pour rotule de la tige de poussée du servofrein.
9 -  Écrou six pans autoserreur, 25 Nm
10 -  Douille-palier
11 -  Pivot de palier
