Revue Technique Automobile Volkswagen Golf 5: Capteur de qualité d'air -G238- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Capteur de qualité d'air -G238- : dépose et repose

  Nota
Le capteur de qualité d'air -G238- est monté dans le sens de la marche, du côté avant droit, sur la grille d'aération dans le caisson d'eau.
Le capteur de qualité d'air -G238- est un composant électronique extrêmement sensible risquant d'être détruit par le contact direct avec des solvants, des carburants et certains composés chimiques.
Ne pas monter de capteur qui a été stocké par ex. dans une boîte à outils.
Ne pas placer un capteur déposé dans des endroits où il risque d'entrer en contact avec des solvants, des carburants ou certains composés chimiques (liquides ou gazeux).


Dépose

-  Déposer le cache droit du caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.64.

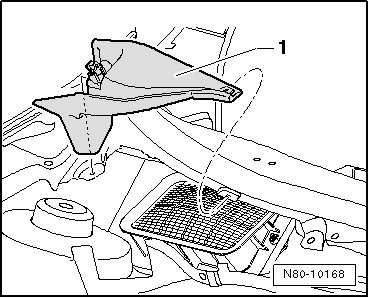

-  Retirer le cache -1- du caisson d'eau.

-  Débrancher le connecteur du capteur de qualité d'air -G238-.

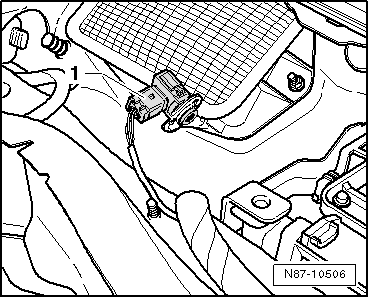

-  Déverrouiller le capteur de qualité d'air -G238--1- et le retirer du support situé sur la grille d'aération.


Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
