Revue Technique Automobile Volkswagen Golf 5: Contacteur de feux stop- F- jusqu'à la semaine 45/05 : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande mècanique / Pédale de frein : vue d'ensemble du montage / Contacteur de feux stop- F- jusqu'à la semaine 45/05 : dépose et repose

Y compris contacteur de pédale de frein -F47-
Sur les véhicules construits à partir de la semaine 45/05, le contacteur de feux stop se trouve sur le maître-cylindre → Chapitre.

Contacteur de feux stop (ancienne version)

  Nota

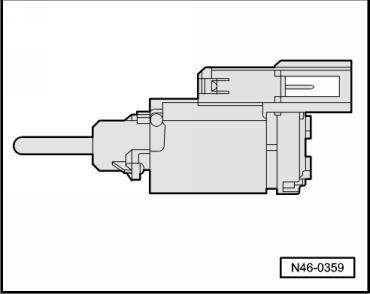

Après avoir été déposé, l'ancien contacteur de feux stop (voir figure N46-0359) doit être remplacé par un nouveau contacteur de feux stop (voir figure N46-10145).

Caractéristiques distinctives, voir → Anker
Dépose
-  Déposer le revêtement côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
-  Si nécessaire, déposer le diffuseur d'air au plancher → Chauffage, climatiseur; Groupe de rép.80.
-  Débrancher la fiche du contacteur de feux stop.
La dépose du contacteur de feux stop ne doit être réalisée qu'avec le poussoir enfoncé (pédale de frein non actionnée) ; sinon, le verrouillage du contacteur de feux stop est endommagé.
-  Déposer le contacteur de feux stop en le tournant de 45 vers la gauche.
Repose, réglage et verrouillage
La description est ici supprimée étant donné que l'ancien contacteur de feux stop ne doit plus être utilisé.
Reposer, régler et déverrouiller le nouveau contacteur de feux stop → Chapitre.


Contacteur de feux stop (nouvelle version)

  Nota
Ne plus utiliser que les nouveaux contacteurs de feux stop.

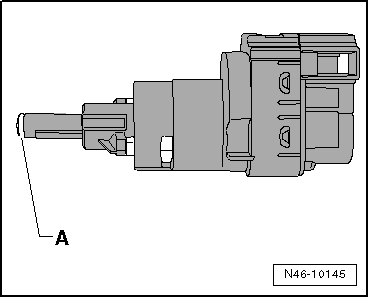

La différence la plus visible par rapport à l'ancien contacteur de feux stop est la nouvelle calotte de couleur claire, située sur l'extrémité du poussoir -A-.
Dépose
-  Déposer le revêtement côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
-  Si nécessaire, déposer le diffuseur d'air au plancher → Chauffage, climatiseur; Groupe de rép.80.
-  Débrancher la fiche du contacteur de feux stop.
La dépose du contacteur de feux stop ne doit être réalisée qu'avec le poussoir enfoncé (pédale de frein non actionnée) ; sinon, le verrouillage du contacteur de feux stop est endommagé.
-  Déposer le contacteur de feux stop en le tournant de 45 vers la gauche.
Repose, réglage et verrouillage
Avant de monter le contacteur de feux stop, enduire la calotte de couleur claire située sur l'extrémité du poussoir de graisse polycarbamide G 052 142 A2.
Lors de la repose du contacteur de feux stop, la pédale de frein doit systématiquement rester en position de repos. Durant l'ensemble des opérations de montage, la pédale de frein ne doit être mise en contact qu'avec l'extrémité du poussoir du contacteur de feux stop.

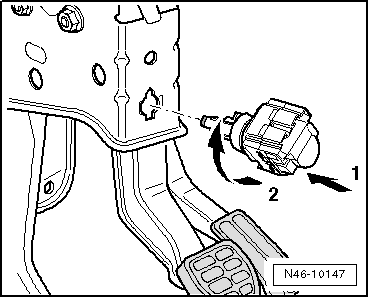

-  Faire passer le contacteur de feux stop à travers l'ouverture de montage -flèche 1- et le pousser avec l'extrémité du poussoir contre la pédale. Tourner ensuite le contacteur de feux stop de 45 vers la droite -flèche 2- jusqu'à ce qu'il s'encliquette de manière perceptible.
-  Brancher la fiche du contacteur de feux stop.
-  Contrôler le fonctionnement des feux stop.
-  Reposer le diffuseur d'air au plancher → Chauffage, climatiseur; Groupe de rép.80.
-  Reposer le revêtement côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
