Revue Technique Automobile Volkswagen Golf 5: Câble de frein à main : dépose et repose à partir du millésime 2008

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande mècanique / Levier de frein à main : vue d'ensemble du montage / Câble de frein à main : dépose et repose à partir du millésime 2008

Dépose
Desserrer le frein à main.
-  Déposer la console centrale → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

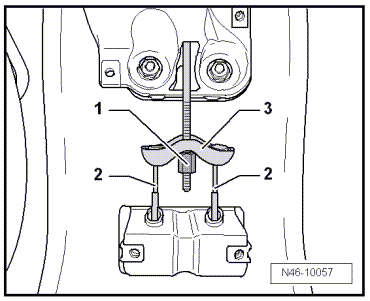

-  Desserrer l'écrou de rattrapage -1- jusqu'à ce que le câble de frein à main respectif -2- puisse être décroché du palonnier -3-.

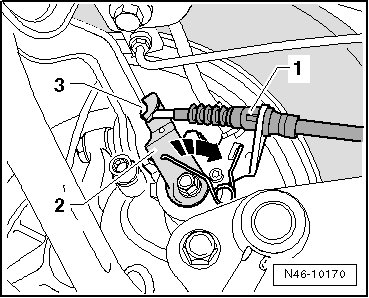

-  Enfoncer dans le sens de la flèche le levier situé sur l'étrier de frein -2- et décrocher le câble de frein à main -3-.
-  Comprimer les ergots de fixation -1- et extraire le câble de frein à main du support situé sur l'étrier de frein.

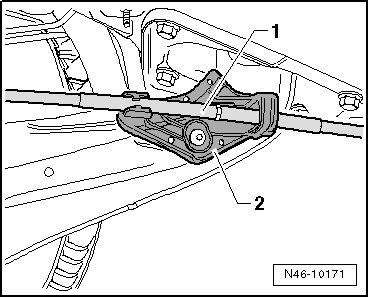

-  Extraire le câble de frein à main -1- d'abord des ergots de calage puis entièrement du support -2-.

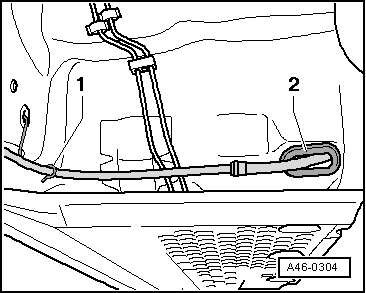

-  Décrocher le câble de frein à main du support -1- et extraire le câble de frein à main du tube de guidage -2-.


Repose

Enfiler le câble de frein à main dans le tube de guidage -2- et l'accrocher dans le support -1-.

-  Faire passer le câble de frein à main -1- par l'ouverture puis le fixer sur le support -2-.

-  Pousser le câble de frein à main à travers le support sur l'étrier de frein jusqu'à ce que les deux ergots de fixation -1- s'encliquettent.
-  Enfoncer dans le sens de la flèche le levier situé sur l'étrier de frein -2- et accrocher le câble de frein à main -3-.
Le câble de frein à main doit être monté sans contrainte entre le support situé sur l'étrier de frein et le support sur le bras longitudinal.

-  Accrocher le câble de frein à main -2- dans le palonnier -3-.
-  Précontraindre le câble de frein à main à l'aide de l'écrou de rattrapage -1-.
-  Régler le frein à main → Chapitre.

Câble de frein à main : dépose et repose jusqu'au millésime 2007
Dépose Desserrer le frein à main. -  Déposer la console centrale → Carrosserie - Travaux de montage à l'intérieur; Group ...
