Revue Technique Automobile Volkswagen Golf 5: Véhicules avec moteur TSI 1,4 l, boîte mécanique

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Démarreur / Véhicules avec moteur TSI 1,4 l, boîte mécanique

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

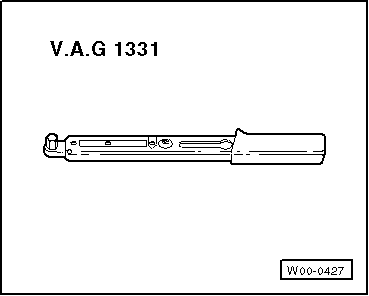

Clé dynamométrique -V.A.G 1331-

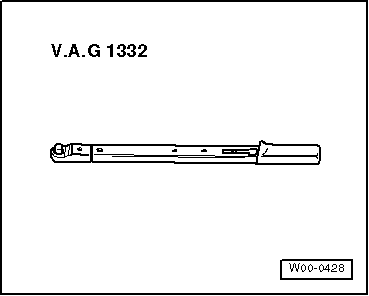

Clé dynamométrique -V.A.G 1332-
Dépose :
-  Déconnecter la batterie → Chapitre.

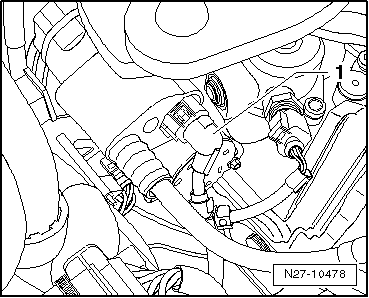

-  Déverrouiller le flexible de dépression -flèche- et le débrancher.

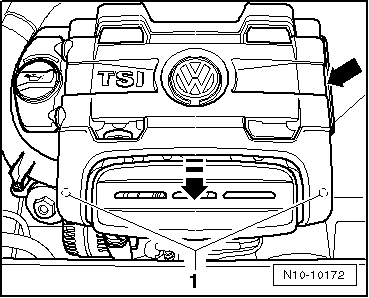

-  Extraire le cache du moteur par le haut hors de son silentbloc -1- et le sortir par l'avant dans le sens de la -flèche-.
-  Déposer le corps de filtre à air → Moteur - conditionnement du mélange; Groupe de rép.24.

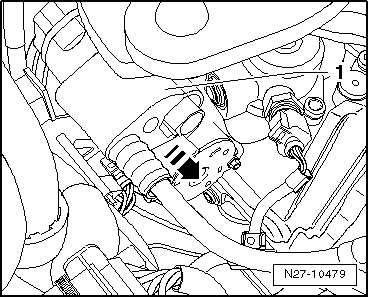

-  Déverrouiller le connecteur -1-, puis le débrancher.

-  Retirer le cache de protection -1- du contacteur électromagnétique en le poussant dans le sens de la -flèche-.

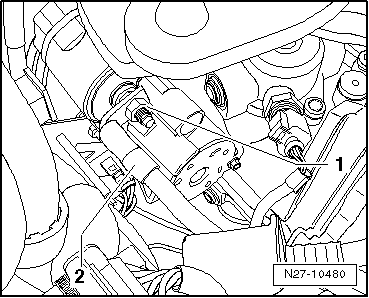

-  Dévisser l'écrou de fixation -1-, puis retirer le câble positif -2- du filet de raccord du contacteur électromagnétique.

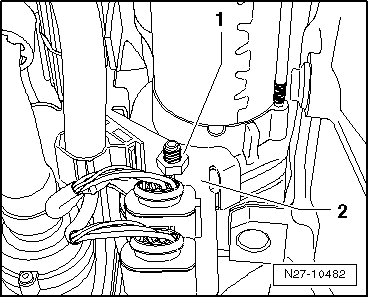

-  Dévisser l'écrou -1- de la vis de fixation supérieure du démarreur et retirer le câble de masse -2-.
-  Dévisser la vis de fixation supérieure, située derrière, du démarreur.
-  Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

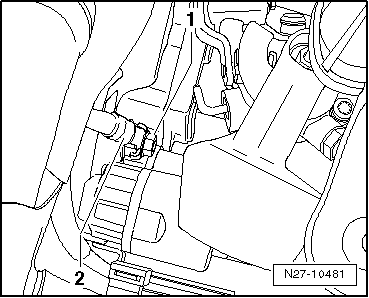

-  Dévisser l'écrou -1-, puis retirer le support de câble -2- de la vis de fixation inférieure du démarreur.

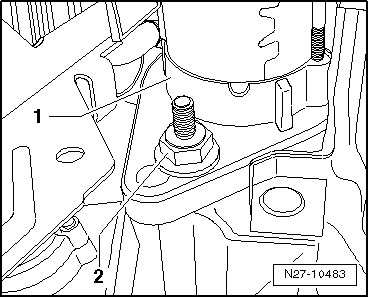

-  Dévisser la vis de fixation inférieure du démarreur -2-.
-  Retirer le démarreur -1- du véhicule en procédant par le bas.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
