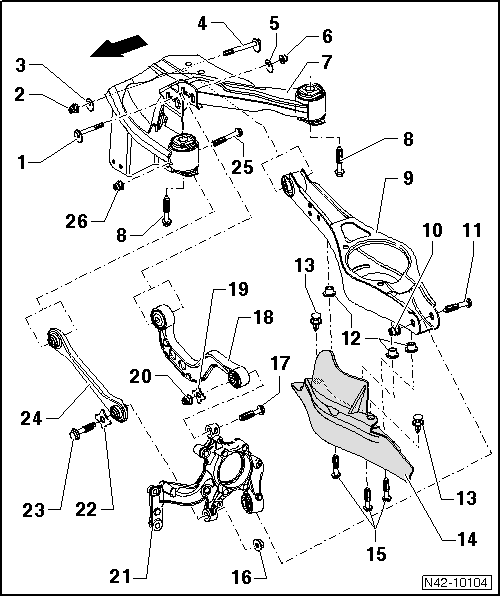

| La -flèche- indique le sens de la marche. |
| 1 - | Vis à excentrique |
| Après le desserrage, effectuer un contrôle de géométrie → Chapitre |
| Ne pas tourner de plus de 90 vers la gauche ou vers la droite (c'est-à -dire possibilité de réglage minimal à maximal). |
| 2 - | Écrou |
| M12 x 1,5 |
| 95 Nm |
| Autoserreur |
| Remplacer après chaque démontage |
| Toujours serrer les assemblages vissés en position de poids à vide → Chapitre |
| 3 - | Rondelle à excentrique |
| Alésage intérieur avec ergot |
| 4 - | Vis à excentrique |
| Après le desserrage, effectuer un contrôle de géométrie → Chapitre |
| Ne pas tourner de plus de 90 vers la gauche ou vers la droite (c'est-à -dire possibilité de réglage minimal à maximal). |
| 5 - | Rondelle à excentrique |
| Alésage intérieur avec ergot |
| 6 - | Écrou |
| M12 x 1,5 |
| 95 Nm |
| Autoserreur |
| Remplacer après chaque démontage |
| Toujours serrer les assemblages vissés en position de poids à vide → Chapitre |
Nota| Pour serrer l'écrou, régler la clé dynamométrique -V.A.G 1332- à 80 Nm. |
| Ce couple de serrage s'applique uniquement en liaison avec la clé à douille T10179. |
| 7 - | Berceau |
| 8 - | Vis |
| M12 x 1,5 x 125 |
| 90 Nm et serrage angulaire de 90 |
| Remplacer après chaque démontage |
| 9 - | Bras transversal inférieur |
| Déposer et reposer → Chapitre |
| 10 - | Écrou |
| M12 x 1,5 |
| 90 Nm et serrage angulaire de 90 |
| Autoserreur |
| Remplacer après chaque démontage |
| Toujours serrer les assemblages vissés en position de poids à vide → Chapitre |
| 11 - | Vis |
| Remplacer après chaque démontage |
| 12 - | Rivet fileté |
| M6 |
| 13 - | Rivet expansible |
| 14 - | Protection antigravillons |
| 15 - | Vis |
| 8 Nm |
| 16 - | Écrou |
| M14 x 1,5 |
| 130 Nm et serrage angulaire de 90 |
| Autoserreur |
| Remplacer après chaque démontage |
| Toujours serrer les assemblages vissés en position de poids à vide → Chapitre |
| 17 - | Vis |
| Remplacer après chaque démontage |
| Toujours serrer les assemblages vissés en position de poids à vide → Chapitre |
| 18 - | Bras transversal supérieur |
| Déposer et reposer → Chapitre |
| 19 - | Rondelle |
| 20 - | Écrou |
| M14 x 1,5 |
| 130 Nm et serrage angulaire de 90 |
| Autoserreur |
| Remplacer après chaque démontage |
| 21 - | Porte-fusée |
| Déposer et reposer → Chapitre |
| Un montage mixte avec un porte-fusée en aluminium est autorisé → Catalogue électronique de pièces de rechange " ETKA ". |
| Seuls des porte-fusées en aluminium sont disponibles en tant que pièce de rechange. En cas de remplacement, il est par conséquent également nécessaire de remplacer ou de monter en plus certaines pièces → Chapitre. |
| 22 - | Rondelle |
| 23 - | Vis |
| Remplacer après chaque démontage |
| Toujours serrer les assemblages vissés en position de poids à vide → Chapitre |
| 24 - | Biellette de direction |
| Fermée dans le sens de la marche |
| 25 - | Vis |
| Remplacer après chaque démontage |
| Toujours serrer les assemblages vissés en position de poids à vide → Chapitre |
| 26 - | Écrou |
| M12 x 1,5 |
| 90 Nm et serrage angulaire de 90 |
| Autoserreur |
| Remplacer après chaque démontage |
