Revue Technique Automobile Volkswagen Golf 5: Transmetteur d'assiette : remplacement dans le véhicule

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Bras transversal et biellette de direction : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé) / Transmetteur d'assiette : remplacement dans le véhicule

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1331-
Dépose

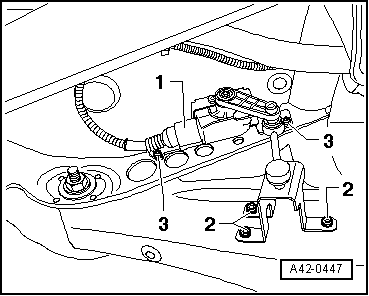

-  Débrancher le connecteur -1-.
-  Dévisser les vis -2- et -3-.
-  Retirer le transmetteur.
Repose
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
Le levier du transmetteur doit être orienté vers l'extérieur du véhicule.
-  Après le remplacement, effectuer un réglage de base des projecteurs.

Couples de serrage
Composant Couple de serrage
Transmetteur d'assiette arrière gauche -G76- sur berceau 5 Nm
Transmetteur d'assiette arrière gauche -G76- sur bras transversal inférieur 5 Nm
Transmetteur d'assiette arrière gauche -G76- : vue d'ensemble
  Nota Le transmetteur d'assiette est livré comme pièce de rechange seulement sous forme d'ensemble complet comprenant la biellette de barre stabilisatrice et deux tôles ...
