Revue Technique Automobile Volkswagen Golf 5: Transmetteur d'assiette arrière gauche -G76- : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Bras transversal et biellette de direction : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé) / Transmetteur d'assiette arrière gauche -G76- : vue d'ensemble

  Nota
Le transmetteur d'assiette est livré comme pièce de rechange seulement sous forme d'ensemble complet comprenant la biellette de barre stabilisatrice et deux tôles de fixation supérieure et inférieure.
Le remplacement s'effectue le berceau étant posé → Chapitre.
Calculateur du réglage du site des projecteurs -J431-

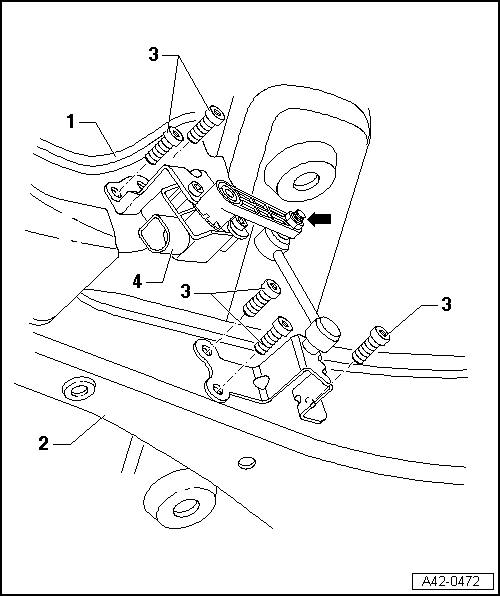

1 -  Berceau
2 -  Bras transversal inférieur
3 -  Vis
5 Nm
4 -  Transmetteur d'assiette arrière gauche -G76-
Ensemble complet avec pièces rapportées
Le levier -flèche- doit être orienté vers l'extérieur du véhicule.
Remplacer dans le véhicule → Chapitre.
Appariement → Catalogue électronique de pièces de rechange " ETKA "
Après le remplacement, effectuer un réglage de base des projecteurs.
Réglage de base des projecteurs → Système de diagnostic embarqué, de métrologie et d'information VAS 5051 dans la fonction " Assistant de dépannage "
