Revue Technique Automobile Volkswagen Golf 5: Bras transversal inférieur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Bras transversal et biellette de direction : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé) / Bras transversal inférieur : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer la roue.
-  Déposer le ressort hélicoïdal → Chapitre.

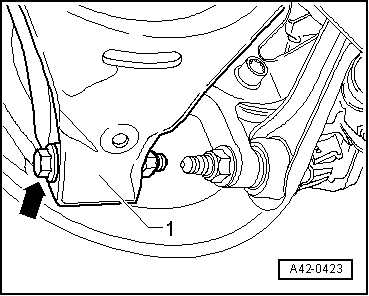

-  Dévisser la vis -flèche- du bras transversal inférieur -1-.
Véhicules dotés du réglage dynamique du site des projecteurs

-  Dévisser les vis -1- du bras transversal inférieur.
Suite des opérations pour tous les véhicules
-  Repérer, par ex. au crayon-feutre, la position de la vis à excentrique -flèche- par rapport au berceau.
-  Décrocher le système d'échappement à l'arrière et l'abaisser.
-  Dévisser la vis -flèche-.
-  Retirer le bras transversal inférieur.
Repose
Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte de ce qui suit :
On ne peut procéder au vissage du bras transversal que si la cote entre le centre du moyeu de roue et l'arête inférieure du passage de roue, mesurée avant le montage, est atteinte → Chapitre.

-  Visser le bras transversal supérieur et serrer l'écrou neuf -flèche- uniquement au couple prescrit.
-  Tenir compte du repère effectué sur la vis à excentrique -flèche- par rapport au berceau.
-  Raccrocher le système d'échappement à l'arrière.
Véhicules dotés du réglage dynamique du site des projecteurs
-  Revisser les vis -1- du bras transversal inférieur.
Suite des opérations pour tous les véhicules

-  Serrer la vis -flèche- du bras transversal inférieur -1-.
-  Effectuer un contrôle de géométrie → Chapitre.
-  Effectuer le réglage de base des projecteurs → Brochure38.

Couples de serrage
Composant Couple de serrage
Bras transversal inférieur sur porte-fusée
Utiliser une vis et un écrou neufs.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
90 Nm + 90
Bras transversal inférieur sur berceau
Utiliser un écrou neuf
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
95 Nm
