Baguette de maintien : dépose
Nota| Il n'est pas possible de déposer la baguette de maintien sans l'endommager. |
| Le becquet arrière de pavillon est déposé → Chapitre. |

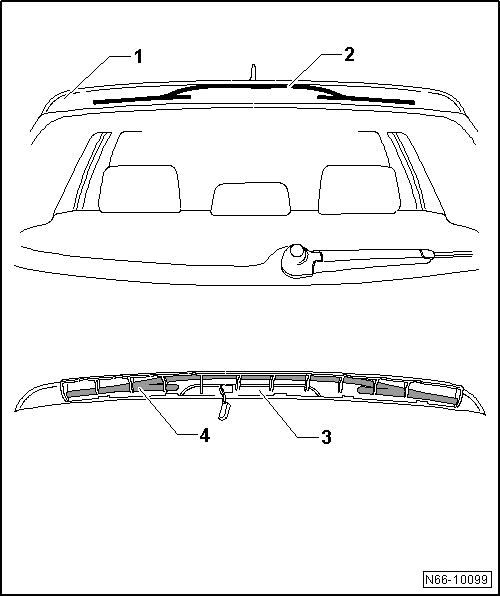

| - | Sectionner le cordon de colle -2- à l'aide du fil tranchant et des poignées de traction jusqu'à la découpe du feu stop -3-. |
| - | Retirer fortement la baguette de maintien du hayon. Ainsi les résidus de colle -4- et les crochets de fixation -3- se détachent dans la baie du feux stop. |
Becquet arrière de pavillon GTI, modèles spéciaux GTI et R32 : dépose et
repose
Baguette de maintien : reposeArrêtoirs
Remplacer les segments d'arrêt.
Ne pas étirer les segments d'arrêt.
Les segments d'arrêt doivent prendre appui au fond de la
gorge.
Remplacer ...
Monogrammes arrière : cotes
1 -
Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -
Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
...
Témoin d'alerte et de contrôle
Fig. 143 Sur l'afficheur du combine d'instruments : indications d'état
du régulateur de vitesse.
Lisez d'abord les informations d'introduction et les consignes de sécurité à
la et tenez-en compte.
Clignote
cause éventuelle
...
