Revue Technique Automobile Volkswagen Golf 5: Baguettes de protection latérales : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Baguettes et écrans / Baguettes de protection latérales : remplacement

  Nota
Le montage s'effectue du côté gauche. La procédure s'effectue de façon analogue du côté droit.
Retirer le film de protection juste avant le montage. Température d'application : env. 21 C.
Durée d'immobilisation après le montage des baguettes de protection latérale : env. 4 heures à une température ambiante d'env. 21 C.
Utiliser exclusivement du solvant de nettoyage D 002 000 10.
Les baguettes de protection latérales doivent être collées immédiatement après le nettoyage.

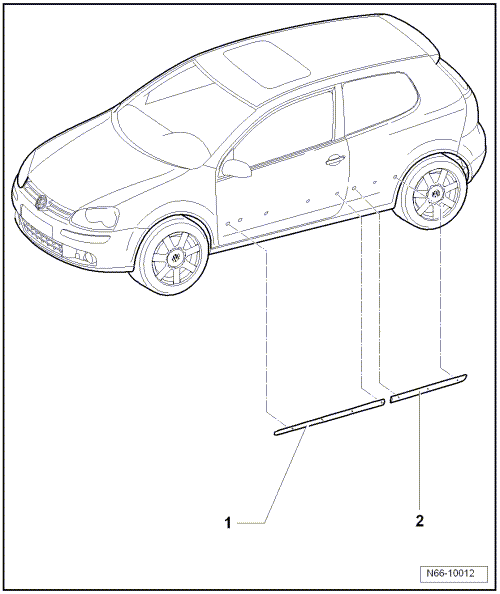

-  Avant le démontage, chauffer les baguettes de protection latérale -1- et -2- à l'aide d'un pulseur d'air chaud -V.A.G 1416-, puis les retirer.
-  Éliminer les restes de colle à l'aide du disque décapant d'adhésif -VAS 6349-.
-  Immédiatement avant le collage des baguettes de protection latérales, nettoyer soigneusement la surface de collage avec le solvant de nettoyage pour colle D 002 000 10.
-  Retirer les films de protection des baguettes de protection latérale -1- et -2- juste avant le montage.
Les surfaces de collage doivent être exemptes de poussière et de graisse.
-  Appliquer les baguettes de protection latérales -1- et -2- sur le véhicule et appuyer dessus fortement.
