Revue Technique Automobile Volkswagen Golf 5: Becquet arrière de pavillon GTI, modèles spéciaux GTI et R32 : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Becquet arrière de pavillon / Becquet arrière de pavillon GTI, modèles spéciaux GTI et R32 : dépose et repose

Dépose

ATTENTION !   ATTENTION !
Tous les composants environnants doivent être nettoyés et recouverts de ruban adhésif.
Ne pas utiliser de fil tranchant pour la dépose du becquet arrière de pavillon.

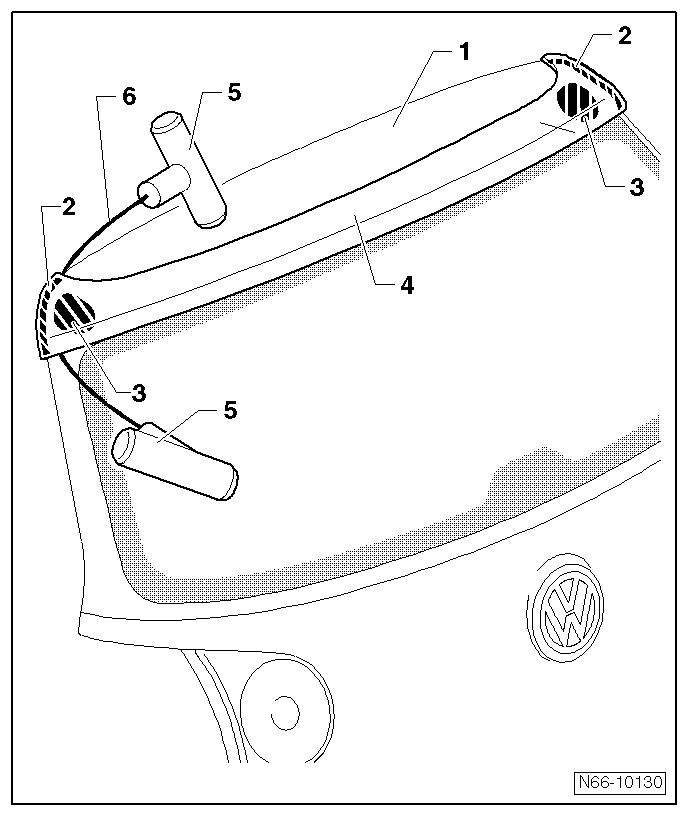

Engager le fil tranchant -6- entre le hayon -1- et le becquet arrière de pavillon -4-.
Sectionner le ruban adhésif -2- et le cordon de colle -3- d'un côté en effectuant des " mouvements de scie " avec les deux poignées -5-.
Réitérer le sectionnement du ruban adhésif et du cordon de colle de l'autre côté.



  Nota
Le crochet d'arrêt central est uniquement présent sur les véhicules à partir de 02.05.

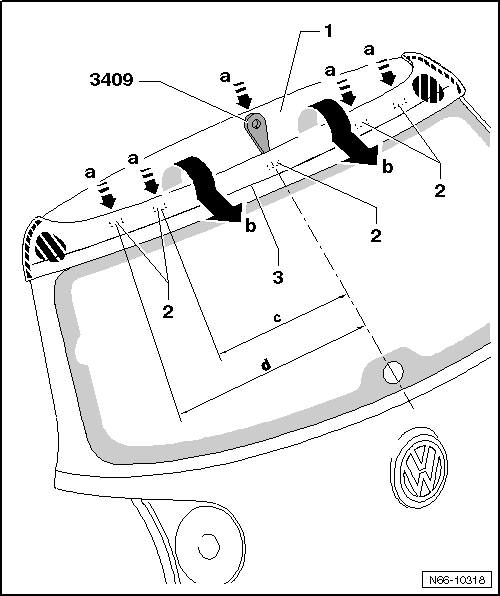

Poussez plusieurs coins de démontage -3409- entre le hayon -1- et le becquet arrière de pavillon -flèches a- jusqu'à ce que tous les crochets d'arrêt -2- soient déverrouillés. Un clic clairement audible se fait entendre.
Les crochets d'arrêt latéraux, -cote c- = 260 mm et -cote d- = 400 mm, sont retirés de la partie centrale.
Glisser les mains entre le becquet arrière de pavillon et le hayon, pousser le becquet arrière de pavillon -3- fermement contre le hayon et retirer le becquet arrière de pavillon vers le haut -flèches b- des verrouillages -4- de la baguette de maintien.
Repose
  Nota
Contrôler l'état de tous les crochets d'arrêt, poser un nouveau becquet arrière de pavillon si nécessaire.

La baguette de maintien -6- est montée → Chapitre.
Le feu stop intégré au becquet arrière de pavillon est monté → Équipement électrique; Groupe de rép.94

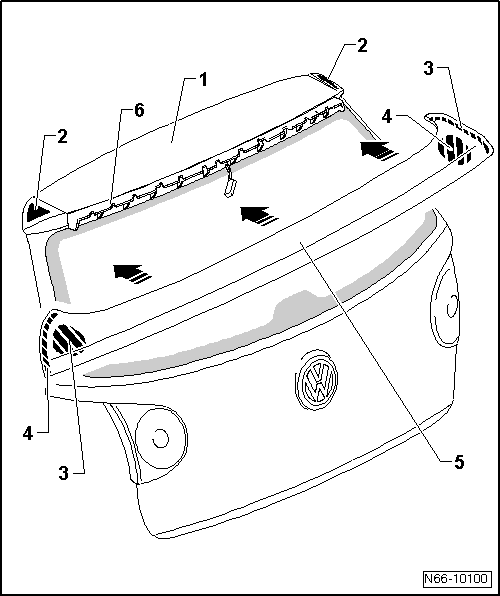

Les surfaces dans le becquet arrière de pavillon -3- et sur le hayon -2- sont enduites de primer.
Appliquer le cordon de colle sur la surface enduite de primer -3- du becquet arrière de pavillon.
Poser le becquet arrière de pavillon -5- sur la baguette de maintien -6-.
Ajuster le becquet arrière de pavillon -5- par rapport au hayon -1- et enfoncer le becquet arrière de pavillon dans le crantage de la baguette de maintien.
Si le becquet arrière de pavillon est neuf, retirer maintenant le film de protection du ruban adhésif -4- et appliquer fermement le becquet arrière de pavillon contre le hayon.
Si le becquet arrière de pavillon est réutilisé, coller les coins du becquet arrière de pavillon sur le hayon à l'aide de ruban adhésif de commercialisation courante.
