Revue Technique Automobile Volkswagen Golf 5: Becquet arrière de pavillon

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Becquet arrière de pavillon

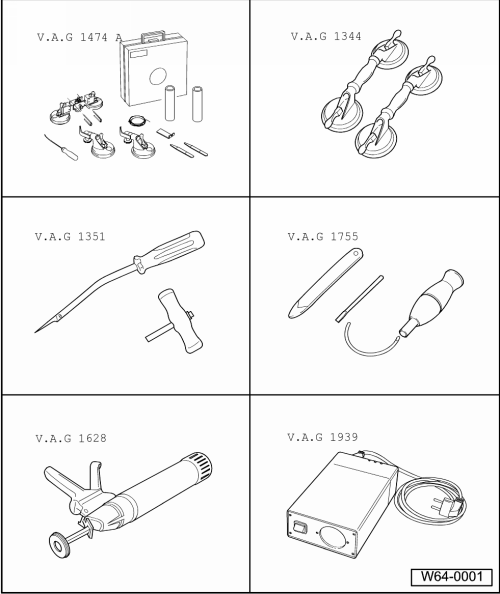

Outils

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Dispositif de séparation des glaces collées -V.A.G 1474 A-
Poignée à double ventouse -V.A.G 1344-
Outil tranchant -V.A.G 1351-
Jeu d'outils pour la dépose des glaces -V.A.G 1755-
Pistolet à cartouche -V.A.G 1628-
Appareil de chauffage à cartouches -V.A.G 1939-

Matériaux

Colle monocomposant pour glaces
-DH 009 100 03-
Activateur
-D 181 801 A1-
Primer
-D 009 200 02-
Solvant de nettoyage
-D 009 401 04-
Applicateur pour primer
-D 009 500 25-
Solvant de nettoyage pour colle
-D 002 000 10-
Fil tranchant
-357 853 999 A-

  Nota
Respecter les consignes de sécurité relatives à la manipulation de la colle jointes à l'emballage.
Pour mettre en Å“uvre la colle à 2 composants, utiliser le pistolet à cartouche double -VAS 5237-.
Chauffer la colle monocomposant avec le réchauffeur de cartouches -V.A.G 1939A- en suivant les instructions du fabricant.
Pour les travaux d'étanchéité, utiliser la petite cartouche de 110 ml, également en appoint à la cartouche double de 400 ml.

Baguette de maintien de l'élargisseur de bas de caisse
Dépose L'élargisseur de bas de caisse est démonté → Chapitre. -  Pousser la baguette de maintien -1- dans le sens de la marche -flèches- pou ...

Becquet arrière de pavillon GTI, modèles spéciaux GTI et R32 : vue d'ensemble du montage
1 -  Hayon 2 -  Zone d'application de peinture primaire Pour le cordon de colle sur la baguette de maintien. La po ...
