Revue Technique Automobile Volkswagen Golf 5: Vélum pare-soleil : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Toit coulissant / Vélum pare-soleil : dépose et repose

Dépose

-  Déposer le couvercle en verre de toit ouvrant coulissant/relevable → Chapitre.

-  Faire coulisser le panneau occulteur légèrement vers l'arrière.

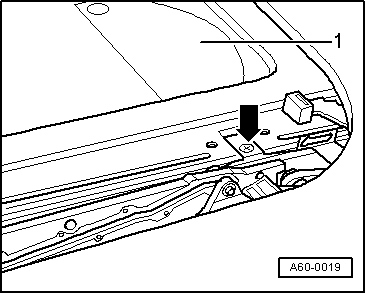

-  Dévisser la vis avant -flèche- à gauche et à droite. Extraire le coulisseau à ressort en le poussant vers l'avant au-delà de la butée -1-.

-  Faire coulisser le panneau occulteur vers l'avant, puis le soulever de façon qu'il dépasse légèrement la découpe de pavillon.

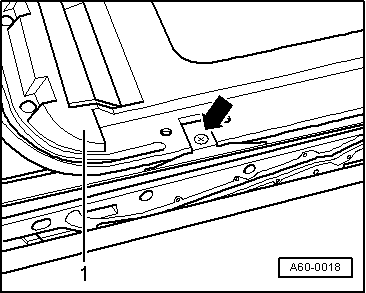

-  Dévisser les vis arrière -flèche- à gauche et à droite. Pousser le coulisseau à ressort vers l'arrière et retirer le panneau occulteur -1- par le haut.

Repose
Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Effectuer ensuite un contrôle du fonctionnement.
