Revue Technique Automobile Volkswagen Golf 5: Entraîne-câble du couvercle en verre de toit ouvrant coulissant/relevable : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Toit coulissant / Entraîne-câble du couvercle en verre de toit ouvrant coulissant/relevable : dépose et repose

Dépose

-  Déposer l'unité de plafonnier et de commande → Ã‰quipement électrique; Groupe de rép.96.
Échange de moteur reconnaissable à la commande de présélection :
  Nota
Pour interrompre le signal de validation et activer ainsi la reconnaissance de commande, les conditions décrites ci-dessous doivent être remplies.
Dans le cas contraire, il se peut que l'entraîne-câble ne reconnaisse pas correctement l'actionneur de présélection et ne passe pas aux positions sélectionnées. Cela se reconnaît au fait qu'en position de commande fermée, le couvercle en verre s'arrête à environ 10 cm de la position de fermeture réelle.
ATTENTION !   ATTENTION !
Ne déposer et reposer l'entraîne-câble du couvercle en verre du toit ouvrant coulissant/relevable que lorsque le toit est fermé (position zéro).
Les consignes à respecter pour la dépose et la repose du câble d'entraînement sont les suivantes : couper le moteur et le contact d'allumage, retirer la clé et ouvrir la porte.
-  Couper le moteur et le contact d'allumage, retirer la clé et ouvrir la porte.
Conserver cet état jusqu'à la repose de l'entraîne-câble.

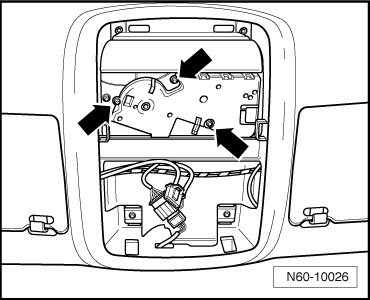

-  Dévisser les vis -flèches- et retirer l'entraîne-câble de toit ouvrant coulissant/relevable.
-  Débrancher le connecteur de l'entraîne-câble du toit ouvrant coulissant/relevable.


Repose

Les vis de l'entraîne-câble du toit ouvrant coulissant/relevable sont microencapsulées et doivent toujours être remplacées (3,5 Nm).
Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
-  Une fois la repose effectuée, remettre la clé dans le barillet du contact-démarreur.
Effectuer ensuite un contrôle du fonctionnement.
