Revue Technique Automobile Volkswagen Golf 5: Déflecteur d'air : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Toit coulissant / Déflecteur d'air : dépose et repose

Dépose

-  Ouvrir entièrement le couvercle en verre du toit ouvrant coulissant/relevable.

-  Appuyer sur le déflecteur avec la butée en hauteur pour le faire sortir de la découpe avant du pavillon et le relever à la verticale.

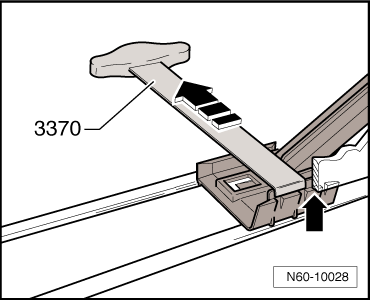

-  Introduire l'outil spécial crochets pour la partie avant -3370- entre le bord du pavillon et le support du déflecteur -flèche-.
-  À l'aide de l'outil spécial crochets pour la partie avant -3370-, extraire le support du déflecteur d'air en le tirant dans le -sens de la flèche- hors des crans latéraux du rail de guidage, gauche et droit.
-  Retirer le déflecteur d'air du rail de guidage par le haut.


Repose

-  Introduire le déflecteur d'air dans le rail de guidage et pousser le déflecteur avec la butée en hauteur (côté gauche et côté droit) sous la découpe avant du pavillon.
-  Insérer les paliers de déflecteur d'air dans les rails de guidage en exerçant une légère pression.
  Nota
Les paliers du déflecteur d'air doivent s'enclencher de façon audible dans les rails de guidage.


Déflecteur d'air : réglage - véhicules à partir de 08/2005

Sur les véhicules produits à partir de 08/2005, le déflecteur d'air peut être réglé.

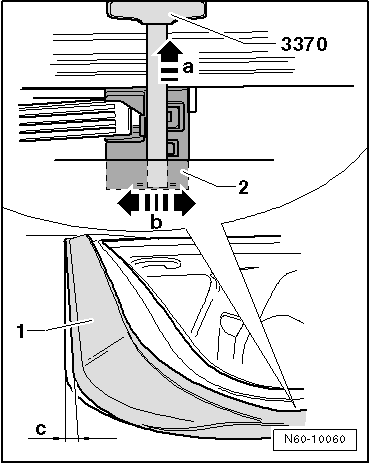

-  Introduire l'outil spécial crochet pour face avant -3370- entre le bord du pavillon et le palier du déflecteur -2-.
-  À l'aide de l'outil spécial crochet pour face avant -3370-, extraire le palier du déflecteur d'air -2- en le tirant dans le -sens de la flèche a- hors des crans latéraux du rail de guidage, à gauche et à droite.
-  Déplacer de manière parallèle le déflecteur d'air -1- dans les rails de guidage -flèche b- jusqu'à l'obtention d'une cote -c- comprise entre 0,3 mm et 1,3 mm.
-  Enfoncer les paliers de déflecteur d'air -2- dans les rails de guidage.
  Nota
Les paliers du déflecteur d'air doivent s'enclencher de façon audible dans les rails de guidage.
