Revue Technique Automobile Volkswagen Golf 5: Véhicules avec moteur TDI 1,9 l, boîte à double embrayage (DSG)

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Démarreur / Véhicules avec moteur TDI 1,9 l, boîte à double embrayage (DSG)

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1331-
Clé dynamométrique -V.A.G 1332-
Pince pour colliers à lame-ressort -VAS 5024-


Dépose :

-  Déconnecter la batterie → Chapitre.

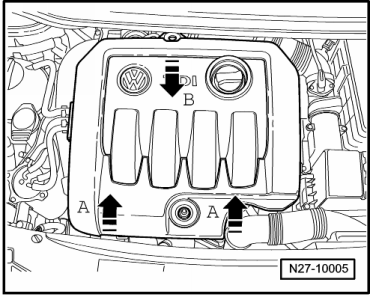

-  Retirer d'abord le cache du moteur par le haut -flèches A-, puis par l'avant -flèche B-.

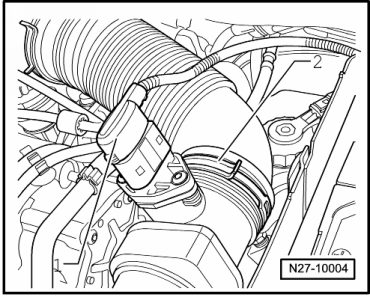

-  Débrancher le connecteur -1- et détacher le collier à lame-ressort -2- à l'aide de la pince pour colliers à lame-ressort -VAS 5024-.

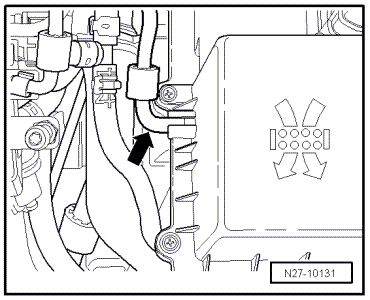

-  Débrancher le flexible de dépression -flèche- du corps de filtre à air.

-  Dévisser la vis de fixation du corps de filtre à air -flèche-.

-  Déverrouiller les ergots de fixation -flèches- et retirer le cache.

-  Débrancher le flexible -flèche- du corps de filtre à air et le retirer.
-  Dégager le corps de filtre à air de ses supports en le tirant vers le haut et le retirer.

-  Pousser le cache de protection dans le sens de la -flèche- pour le retirer du contacteur électromagnétique.

-  Dévisser le câble positif -1- et débrancher le connecteur de la borne 50 -2-.

-  Dévisser la vis de fixation supérieure du démarreur -flèche-.

-  Dévisser la vis de fixation inférieure du démarreur -flèche-.
-  Retirer le démarreur du véhicule par le haut.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
