Revue Technique Automobile Volkswagen Golf 5: Connecteurs sur le calculateur de Climatronic -J255

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Connecteurs sur le calculateur de Climatronic -J255

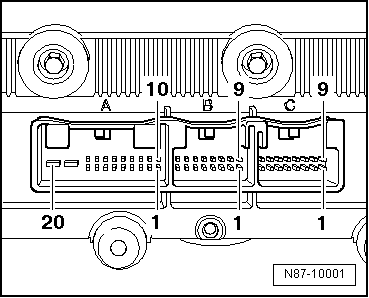

Bornage des connecteurs multibroches A, B et C situés au dos du calculateur de Climatronic -J255

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

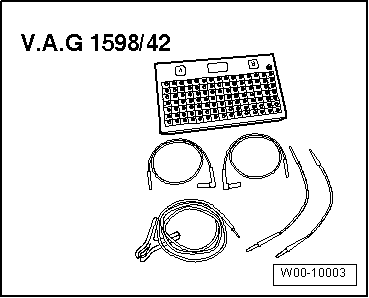

Boîtier de contrôle -V.A.G 1598/42-

Câble adaptateur -V.A.G 1598/47-
Gabarit -1598/47-2-

Connecteur à 20 pôles, dans le schéma de parcours de courant : T20c -A-
1 -  Capteur 2 d'ensoleillement -G134- ou capteur d'ensoleillement -G107-, signal
2 -  Transmetteur de haute pression -G65-
3 -  Capteur 2 d'ensoleillement -G134- ou capteur d'ensoleillement -G107-, signal
4 -  À partir de la semaine 45/07 : capteur de qualité d'air -G238-
5 -  CAN High
6 -  CAN Low
9 -  + 5 V pour capteur 2 d'ensoleillement -G134- ou capteur d'ensoleillement -G107-
10 -  Calculateur de chauffage du siège du conducteur -J131- (en option)
11 -  Calculateur de chauffage du siège du passager avant -J132- (en option)
12 -  Borne 75 (en option)
13 -  Transmetteur de température au diffuseur d'air gauche -G150-
14 -  Transmetteur de température au diffuseur d'air droit -G151-
16 -  Raccord positif (15a) ou, sur véhicules avec chauffage d'appoint et capteur de qualité d'air -G238-, raccord positif (30a)
17 -  Masse de signal des capteurs
18 -  Vanne de régulation du compresseur de climatiseur -N280-
19 -  Borne 31
20 -  Raccord positif (15a) ou, sur versions avec chauffage d'appoint, raccord positif (30a)

Connecteur à 16 pôles, dans le schéma de parcours de courant : T16c -B-
1 -  + 5 V pour servomoteurs
2 -  Potentiomètre de servomoteur de volet de mélange d'air gauche -G220-
3 -  Potentiomètre de servomoteur de volet de mélange d'air droit -G221-
4 -  Potentiomètre de servomoteur de volet de dégivrage-désembuage -G135-
5 -  Potentiomètre de servomoteur de volet central -G112-
6 -  Véhicules jusqu'à la semaine 17/07 : potentiomètre de servomoteur de volet de recyclage d'air -G143-. Véhicules à partir de la semaine 18/07 : suppression du potentiomètre de servomoteur de volet de recyclage d'air -G143-.
7 -  Véhicules jusqu'à la semaine 17/07 : potentiomètre - servomoteur de volet de pression dynamique -G113-. Véhicules à partir de la semaine 18/07 : potentiomètre - servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -G644-.
8 -  Transmetteur de température au diffuseur d'air, au plancher, côté gauche -G261-
9 -  Transmetteur de température au diffuseur d'air au plancher, côté droit -G262-
10 -  Détecteur de température de conduit d'entrée d'air frais -G89- posé seulement jusqu'en décembre 2005
11 -  Détecteur de température d'évaporateur -G308- ou transmetteur de température de diffusion de l'évaporateur -G263-
14 -  Masse de signal de potentiomètre

Connecteur à 16 pôles, dans le schéma de parcours de courant : T16d -C-
1 -  Servomoteur de volet de mélange d'air gauche -V158-, air froid
2 -  Servomoteur de volet de mélange d'air gauche -V158-, air chaud
3 -  Servomoteur de volet de dégivrage-désembuage -V107-, fermé
4 -  Servomoteur de volet de dégivrage-désembuage -V107-, ouvert
5 -  Servomoteur de volet central -V70-, diffuseur d'air sur occupant
6 -  Servomoteur de volet central -V70-, plancher
7 -  Véhicules jusqu'à la semaine 17/07 : servomoteur de volet de recyclage d'air -V113-, activation du mode recyclage d'air. À partir de la semaine 18/07 : suppression du servomoteur de volet de recyclage d'air -V113-
8 -  Véhicules jusqu'à la semaine 17/07 : servomoteur de volet de recyclage d'air -V113-, activation du mode air frais. À partir de la semaine 18/07 : suppression du servomoteur de volet de recyclage d'air -V113-
9 -  Véhicules jusqu'à la semaine 17/07 : servomoteur de volet de pression dynamique -V71-, ouvert. À partir de la semaine 18/07 : servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425- (recyclage d'air/recyclage partiel de l'air)
10 -  Véhicules jusqu'à la semaine 17/07 : servomoteur de volet de pression dynamique -V71-, fermé. À partir de la semaine 18/07 : servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425- (recyclage d'air/air comprimé)
11 -  Servomoteur de volet de mélange d'air droit -V159-, air froid
12 -  Servomoteur de volet de mélange d'air droit -V159-, air chaud
15 -  Soufflante d'air frais -V2- (activation de la modulation d'impulsions en largeur)
16 -  Soufflante d'air frais -V2-, signal en réponse
