Revue Technique Automobile Volkswagen Golf 5: Miroir : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Rétroviseurs / Miroir : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose du miroir gauche. La dépose et la repose du miroir droit s'effectuent de façon analogue.
ATTENTION !   ATTENTION !
Pour effectuer ces travaux, porter des lunettes et des gants de protection !

Dépose

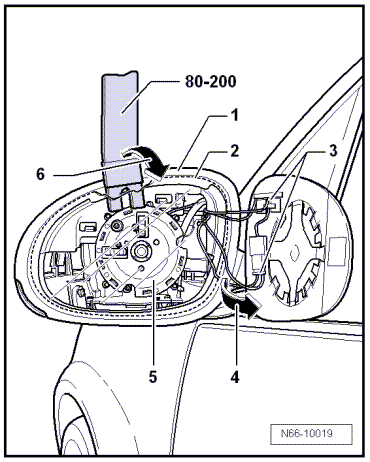

-  Protéger le rebord du boîtier -1- contre d'éventuels dégâts de peinture, par ex. avec du ruban adhésif renforcé textile.
-  Enfoncer le miroir -2- dans le boîtier du rétroviseur -1-.
-  Repousser le miroir -2- avec le levier d'extraction -80 - 200- du support -5- et du boîtier -1--flèche 6-.
-  Basculer le miroir -2- vers le côté -flèche 4- et débrancher les connecteurs -3- du dispositif anti-éblouissement électrique et de dégivrage du rétroviseur au dos du miroir -2-.

Repose
-  Brancher les connecteurs de dégivrage du rétroviseur au miroir.
-  Enfoncer le miroir au milieu du support situé dans le boîtier.
-  Le miroir s'encliquette de façon audible.
Effectuer ensuite un contrôle du fonctionnement.
