Revue Technique Automobile Volkswagen Golf 5: Cylindre émetteur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Embrayage, commande / Commande d'embrayage : remise en état / Cylindre émetteur : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

Pince -T10005-


Dépose

Déposer le palier de fixation sur la Golf → Chapitre.
-  Déposer le palier de fixation, Golf Plus → Chapitre.

-  Déverrouiller le support de la tige de commande pour le cylindre émetteur à l'aide de la pince -T10005-.

-  Placer une entretoise -A- entre la pédale d'embrayage et la butée et pousser la pédale d'embrayage vers l'entretoise.
Longueur de l'entretoise = env. 40 mm (par ex. douille de clé 1/2")

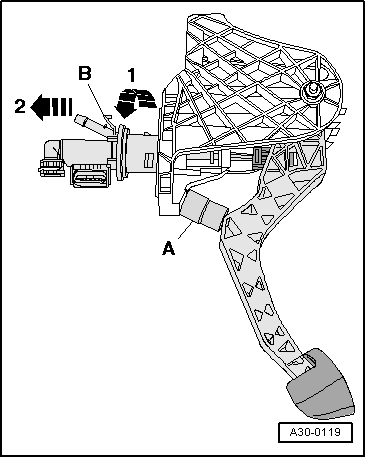

-  Déverrouiller la goupille de sécurité -B- et extraire le cylindre émetteur du palier de fixation -flèche 1- et -flèche 2-.


Repose

Amener la pédale d'embrayage jusqu'en butée en position de repos.

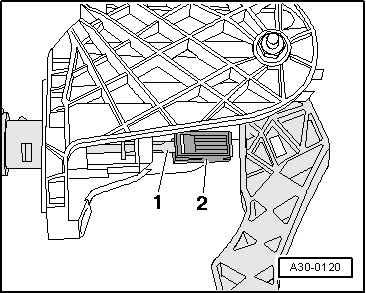

-  Amener le support -2- contre la tige de commande -1- du cylindre émetteur.

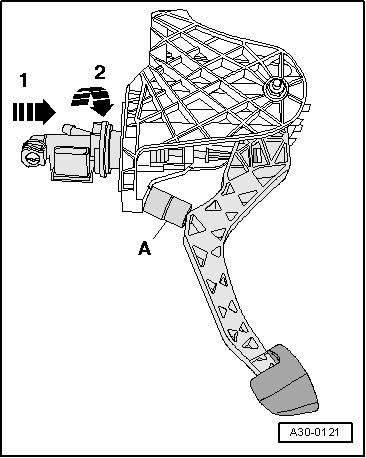

-  Placer une entretoise -A- entre la pédale d'embrayage et la butée et pousser la pédale d'embrayage vers l'entretoise.
Longueur de l'entretoise = env. 40 mm (par ex. douille de clé 1/2")
-  Verrouiller le cylindre émetteur sur le palier de fixation -flèche 1- et -flèche 2-.

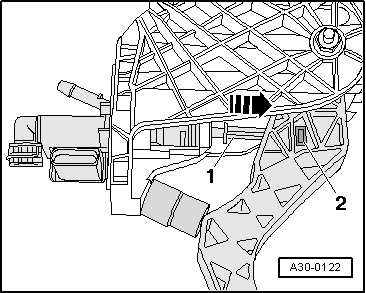

-  Pousser la tige de commande -1- pour le cylindre émetteur dans le sens de la flèche jusqu'à ce que le support -2- s'enclenche de manière audible dans la pédale d'embrayage.
-  Reposer le palier de fixation, Golf → Chapitre.
-  Reposer le palier de fixation, Golf Plus → Chapitre.
