Revue Technique Automobile Volkswagen Golf 5: Touche de verrouillage intérieur côté conducteur -E308- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Lampes et commutateurs dans les portes avant / Touche de verrouillage intérieur côté conducteur -E308- : dépose et repose

  Nota
L'éclairage pour touche -E308-, qui ne peut pas être remplacé individuellement, est intégré à la touche de verrouillage intérieur, côté conducteur -L76-.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
-  Déposer le revêtement de porte → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

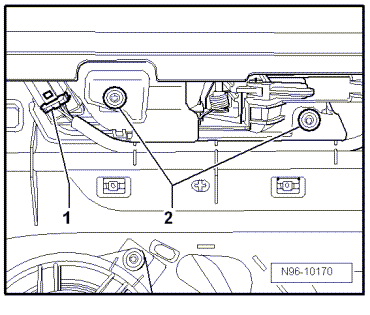

-  Débrancher le connecteur -1- et dévisser les vis de fixation -2-.
-  Extraire du revêtement de porte le levier d'ouverture de porte en même temps que la commande.

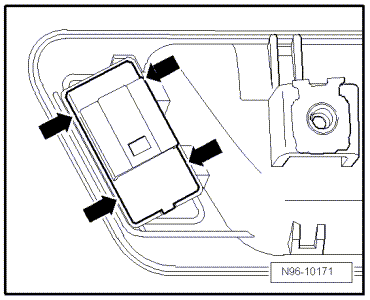

-  Déverrouiller les ergots de fixation -flèches- et retirer du cadre de montage la commande de verrouillage intérieur.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
