  Nota

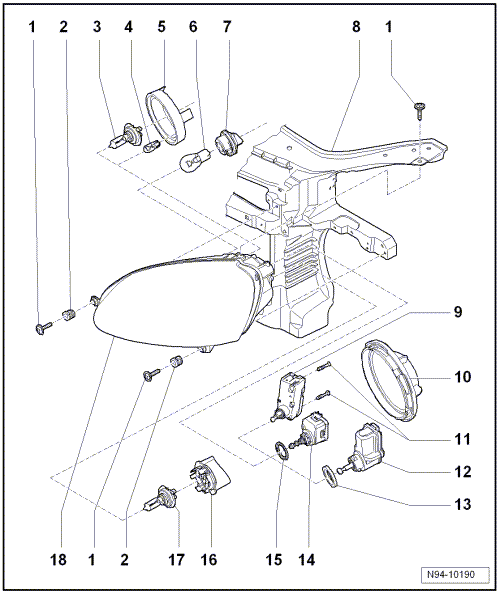

L'éclaté représente les servomoteurs des trois fabricants de projecteurs, étant donné que les opérations de dépose-repose varient d'un fabricant à l'autre.


1 -  Vis de fixation
4 Nm
2 -  Douilles de réglage
Corriger la position de montage du projecteur → Chapitre
3 -  Ampoule de feu de route gauche -M30- ou ampoule de feu de route droit -M32-
Ampoule H7U 12 V, 55 W
Remplacer → Chapitre
4 -  Ampoule de feu de position gauche -M1- et ampoule de feu de position droit -M3-
Ampoule 12 V, W 5 W
Remplacer → Chapitre
5 -  Capuchon
6 -  Ampoule de clignotant avant gauche -M5- ou ampoule de clignotant avant droit -M7-
Ampoule 12 V, PY 21 W
Remplacer → Chapitre
7 -  Douille d'ampoule avec poignée
Pour ampoule de clignotant avant gauche -M5- et ampoule de clignotant avant droit -M7-
8 -  Découpe de carrosserie
9 -  Servomoteur gauche de réglage du site des projecteurs -V48- ou servomoteur droit de réglage du site des projecteurs -V49-
Fabricant du projecteur : AL (Automotive Lighting), dépose et repose → Chapitre
  Nota
Pour la première dépose du servomoteur gauche de réglage du site des projecteurs -V48- ou du servomoteur droit de réglage du site des projecteurs -V49-, un kit de réparation est requis → Catalogue de pièces de rechange (ETKA).
Déposer et reposer → Chapitre
10 -  Capuchon
11 -  Vis de fixation
Uniquement sur le projecteur du fabricant AL (Automotive Lighting)
Pour servomoteur gauche de réglage du site des projecteurs -V48- ou servomoteur droit de réglage du site des projecteurs -V49-
12 -  Servomoteur gauche de réglage du site des projecteurs -V48- ou servomoteur droit de réglage du site des projecteurs -V49-
Fabricant du projecteur : Visteon, dépose et repose → Chapitre
13 -  Bague de calage
14 -  Servomoteur gauche de réglage du site des projecteurs -V48- ou servomoteur droit de réglage du site des projecteurs -V49-
Fabricant du projecteur : Hella, dépose et repose → Chapitre
15 -  Bague de calage
16 -  Douille d'ampoule avec poignée
Pour ampoule de feu de croisement gauche -M29- ou ampoule de feu de croisement droit -M31-
17 -  Ampoule de feu de croisement gauche -M29- et ampoule de feu de croisement droit -M31-
Ampoule H7 12 V, 55 W
Remplacer → Chapitre
18 -  Projecteur
Déposer et reposer → Chapitre
Corriger la position de montage du projecteur → Chapitre
Remettre en état les languettes de fixation du projecteur → Chapitre
Adapter les projecteurs au changement de côté de circulation → Chapitre
