  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.
Dépose
ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
Respecter les remarques spécifiques relatives aux modules de sac gonflable de tête → Chapitre.
-  Déconnecter la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Déposer le ciel prémoulé → Chapitre.

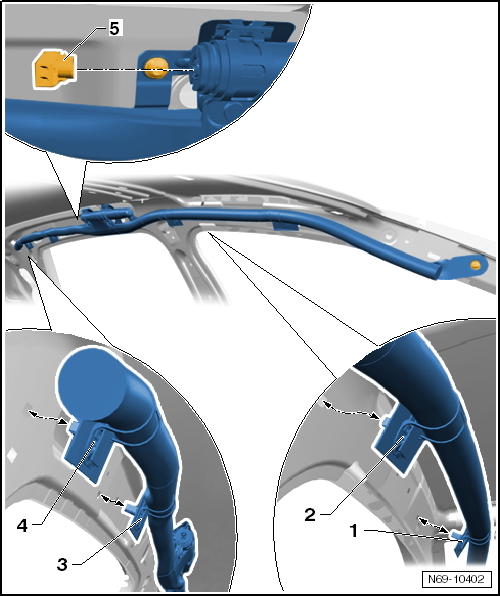

-  Placer une pince droite pour joint torique dans les ouvertures de l'agrafe -1-, comprimer la pince et retirer avec précaution l'agrafe de l'ouverture aménagée dans la carrosserie.
  Nota
Les agrafes sont masquées par les languettes. Avant le démontage des agrafes, rabattre les languettes.
-  Détacher, comme indiqué, les agrafes -2-, -3- et -4- de la carrosserie.
ATTENTION !   ATTENTION !
Si l'une des quatre agrafes est endommagée lors de la dépose, remplacer le sac gonflable de tête !
ATTENTION !   ATTENTION !
Les décharges électrostatiques risquent d'entraîner le déclenchement inopiné du sac gonflable. Avant de débrancher les câbles d'allumage et de masse, le mécanicien doit donc se décharger de son électricité statique. À cet effet, il doit par ex. toucher brièvement la carrosserie ou la gâche de serrure de porte.
-  Déverrouiller la sûreté de la fiche et extraire lafiche -5- du sac gonflable de tête.

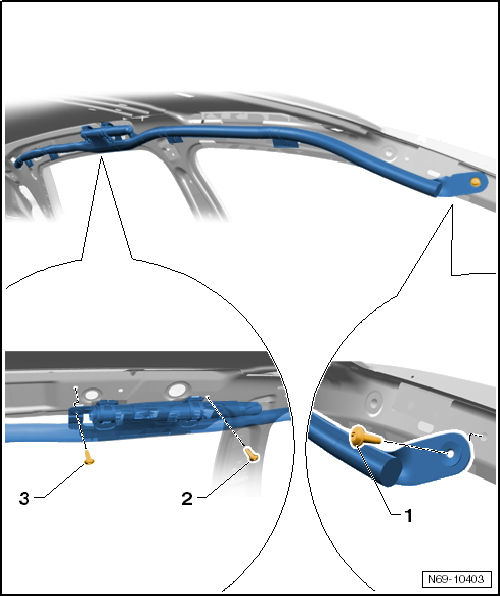

-  Dévisser la vis -1- (4,5 Nm). Le sac gonflable de tête peut aussi être fixé dans cette position avec un oeillet en métal et une goupille de sécurité.
-  Dévisser les vis -2- et -3- (3 Nm).
-  Détacher le sac gonflable de tête des logements situés dans la carrosserie.

Repose
Prudence !   Prudence !
Une ligne visible se trouve sur le sac gonflable de tête, cette ligne doit être droite après la repose. Il est interdit d'effectuer un éventuel torsadage !
-  La repose s'effectue dans l'ordre inverse de la dépose.
-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie du véhicule → Ã‰quipement électrique; Groupe de rép.27.
