Revue Technique Automobile Volkswagen Golf 5: Systèmes de contacts cylindriques

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Câblages et connecteurs : réparation / Systèmes de contacts cylindriques

  Nota
Les dispositifs de sécurité du boîtier éventuellement montés (verrouillages secondaires) doivent être déverrouillés ou retirés avant de déverrouiller les contacts au moyen de l'outil prescrit → Chapitre.

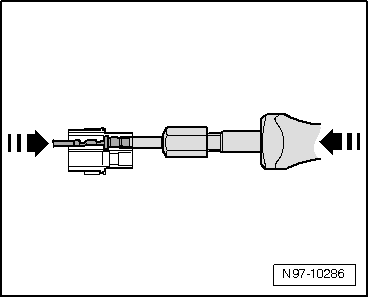

-  Introduire l'outil de déverrouillage approprié au boîtier de connexion dans le canal de déverrouillage sur le boîtier de connexion.
-  Saisir le contact sur le câble et le pousser légèrement à l'intérieur du boîtier de connexion -flèche-.
  Nota
La pression du contact en direction du boîtier de connexion a pour effet de soulever les languettes du contact par rapport à l'épaulement du boîtier de sorte qu'il est possible de les déverrouiller au moyen de l'outil de déverrouillage.

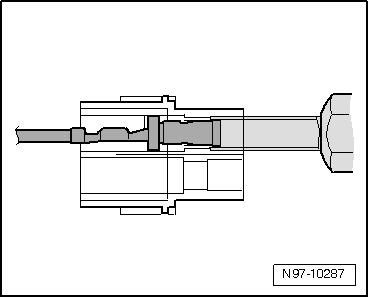

-  Enfoncer simultanément l'outil de déverrouillage en direction du boîtier de connexion -flèche-, puis extraire le contact déverrouillé du boîtier.

-  Une fois le contact retiré, il est possible d'enlever à nouveau l'outil de déverrouillage du boîtier.
