  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.
La dépose et la repose sont décrites pour les véhicules 4 portes. La dépose et la repose s'effectuent de façon identique les véhicules 2 portes.

Dépose

ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
Respecter les remarques spécifiques relatives aux modules de sac gonflable de tête → Chapitre.
-  Déconnecter la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Déposer le ciel prémoulé → Chapitre.

ATTENTION !   ATTENTION !
Les décharges électrostatiques risquent d'entraîner le déclenchement inopiné du sac gonflable. Avant de débrancher les câbles d'allumage et de masse, le mécanicien doit donc se décharger de son électricité statique. À cet effet, il doit par ex. toucher brièvement la carrosserie ou la gâche de serrure de porte.
-  Débrancher le câblage du sac gonflable de tête.

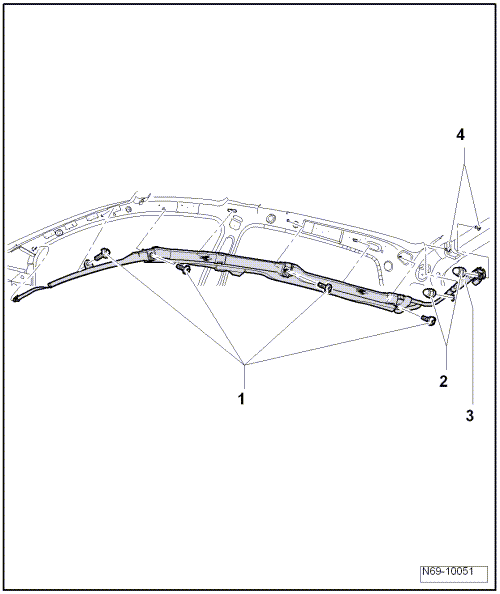

-  Dévisser les quatre vis -1- (4,5 Nm).
  Nota
Il faut remplacer les quatre vis -1-.
-  Dévisser les deux écrous borgnes -2- (9 Nm).
-  Détacher tous les clips de sac gonflable de tête de la carrosserie.
-  Retirer le générateur de gaz -3- des goujons -4- situés dans la carrosserie.
-  Sortir le sac gonflable de tête du véhicule en le faisant passer par le hayon.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.

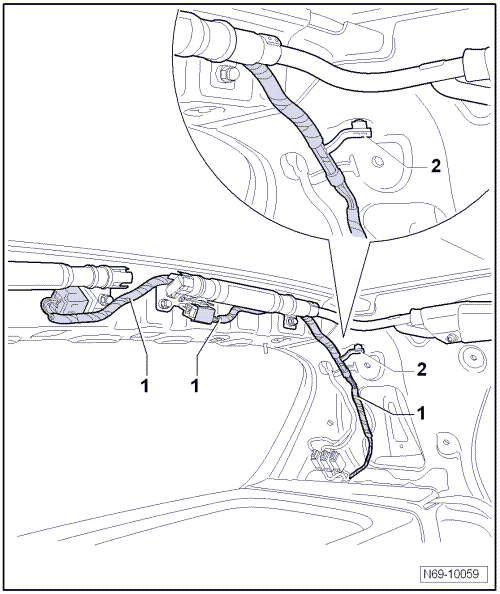

-  Après les travaux sur le sac gonflable de tête, s'assurer que le câblage -1- est bien agencé comme représenté sur la figure.
-  Au niveau du montant C, le câblage -1- doit être immobilisé avec le guide-câble -2-.




-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie → Groupe de rép.27.
