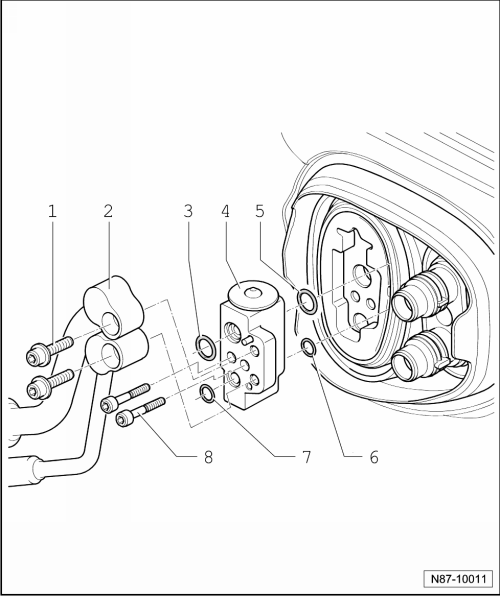

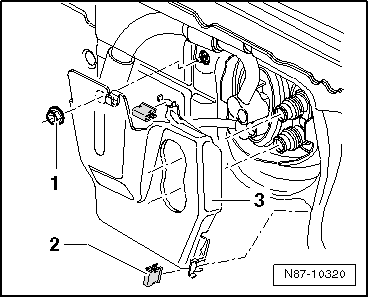

| 1 - | Vis |
| 10 +- 1 Nm |
| Au nombre de 2 |
| 2 - | Conduites de fluide frigorigène sur le détendeur thermostatique |
| 3 - | Joint torique |
| 13,7 mm ; 2,5 mm |
| 4 - | Détendeur thermostatique |
| Dépose : |
| - | Aspirer le fluide frigorigène, par ex. avec la station de service automatique pour climatisation -VAS 6007A-. |
ATTENTION !
|
| - | Dévisser les vis -1- et extraire les conduites de fluide frigorigène -2- du détendeur thermostatique. |
| - | Dévisser les vis -8- et retirer le détendeur thermostatique -4-. |
| 5 - | Joint torique |
| 14 mm ; 1,82 mm |
| Humecter d'huile frigorigène lors de la repose. |
| 6 - | Joint torique |
| 10,8 mm ; 1,82 mm |
| Humecter d'huile frigorigène lors de la repose. |
| 7 - | Joint torique |
| 9,5 mm ; 2,5 mm |
| 8 - | Vis à tête cylindrique avec rondelle |
| 5 Nm |
