Revue Technique Automobile Volkswagen Golf 5: Sac gonflable latéral arrière, véhicules 4 portes : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Sac gonflable / Sac gonflable latéral arrière, véhicules 4 portes : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.


Dépose

ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
-  Déconnecter la batterie → Groupe de rép.27.
-  Déposer la banquette → Chapitre.

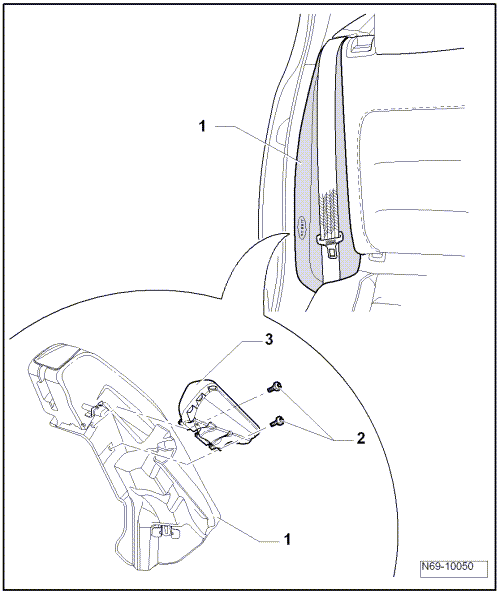

-  Déposer le rembourrage latéral -1- avec sac gonflable latéral intégré, véhicules 4 portes → Chapitre.
-  Dévisser les deux vis -2- (9 Nm).
  Nota
Les vis sont dotées d'un adhésif en microcapsules et doivent donc être remplacées après chaque desserrage.
Avant de mettre en place les vis neuves, nettoyer les taraudages des écrous correspondants.
-  Dégager le raccord rapide du sac gonflable latéral arrière -3- de son logement situé dans le rembourrage latéral -1-.
-  Extraire le sac gonflable latéral arrière -3- du rembourrage latéral.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie → Groupe de rép.27.
