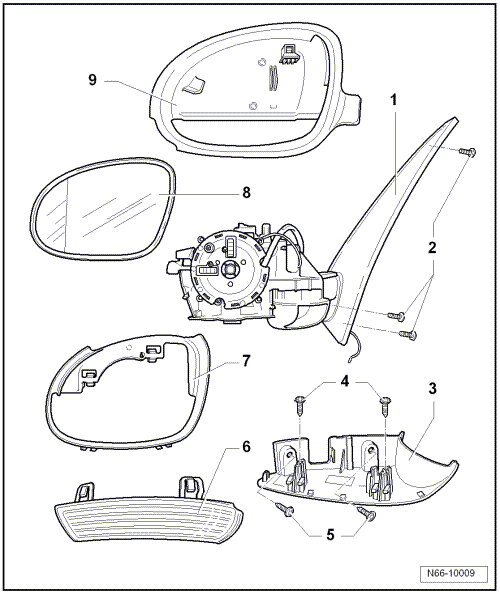

Nota| La figure représente le côté gauche. La procédure s'effectue de façon analogue du côté droit. |
| 1 - | Support de base du rétroviseur |
| Dépose et repose → Chapitre |
| 2 - | Vis |
| Au nombre de trois |
| 8 Nm |
| 3 - | Pièce de montage |
| Dépose et repose → Chapitre |
| 4 - | Vis |
| Au nombre de deux |
| 1 Nm |
| 5 - | Vis |
| Au nombre de deux |
| 1 Nm |
| 6 - | Clignotant latéral |
| Dépose et repose → Chapitre |
| 7 - | Écran |
| Dépose et repose → Chapitre |
| 8 - | Miroir de rétroviseur |
| Dépose et repose → Chapitre |
| 9 - | Boîtier de rétroviseur |
| Matériau : ABS |
| Dépose et repose → Chapitre |
Rétroviseurs
Miroir : dépose et reposePorte-fusée et bras longitudinal : vue d'ensemble du montage (transmission
intégrale, berceau en aluminium et porte-fusée en acier moulé)
La -flèche- indique le sens de la
marche.
1 -
Vis
50 Nm + serrage angulaire de 45
Remplacer après chaque démontage
2 -
Palier de fixation
3 -
Vis
...
Kit de réparation pour dispositif de détection d'occupation du siège :
composants
En cas de dysfonctionnement d'une partie du système, il est
nécessaire de la remplacer à l'aide du kit de réparation. Le kit
de réparation est déjà adapté aux caractéristiques du véhicule Ã
réparer et contient les composants ci-après :
...
Revêtement inférieur de montant A, côté passager avant : dépose et repose
Dépose
Détacher de la carrosserie, dans la zone de jonction avec le
revêtement inférieur de montant A, l'enjoliveur de seuil de
porte :
Véhicules 2 portes
→ Chapitre
Véhicul ...
