Revue Technique Automobile Volkswagen Golf 5: Projecteur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteur / Projecteur : dépose et repose

Dépose et repose du projecteur pour GT, GTI et R32 → Chapitre.

Projecteur : dépose

Dépose et repose du projecteur pour GT, GTI et R32 → Chapitre.
  Nota
Il n'est pas nécessaire de déconnecter la tresse de masse de la batterie.
Il n'est pas nécessaire de déposer le pare-chocs avant pour effectuer la dépose des projecteurs.
Les figures représentent les opérations de dépose et repose du projecteur gauche.
Si un projecteur a été déposé, il faut toujours le régler après l'avoir reposé → Brochure38.
Lorsqu'un projecteur à lampes à décharge est déposé, il faut toujours effectuer un réglage de base des projecteurs après la repose → Brochure38.
Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

Déverrouiller le connecteur multibroche -flèche- et le débrancher.
Déposer la grille de calandre → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.
Déposer la baguette de protection avant gauche → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.

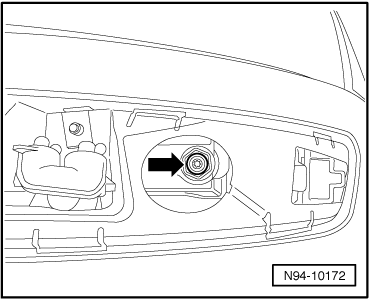

Dévisser la vis de fixation -flèche- située sur la partie inférieure gauche du projecteur.

Dévisser la vis de fixation -flèche- située sur la partie inférieure droite projecteur.

Dévisser la vis de fixation -flèche- située sur la partie supérieure du projecteur.
Retirer le projecteur de la découpe aménagée dans la carrosserie.


Projecteur : repose

La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
Serrer les vis de fixation sur le projecteur au couple de serrage prescrit → Chapitre.
Contrôler si le projecteur est monté dans une position telle que les jeux par rapport à la carrosserie sont réguliers.
Si l'on constate que le projecteur présente des jeux irréguliers par rapport à la carrosserie, il faut corriger sa position de montage → Chapitre.
Contrôler les différentes fonctions du projecteur.
  Nota
Si un projecteur a été déposé, il faut toujours le régler après l'avoir reposé.
Contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.

Projecteurs : vue d'ensemble du montage
  Nota L'éclaté représente les servomoteurs des trois fabricants de projecteurs, étant donné que les opérations de dépose-repose varient d'un fabr ...

Position de montage du projecteur : correction
  Nota Il n'est pas nécessaire de déposer le pare-chocs avant pour corriger la position de montage du projecteur. Les figu ...
