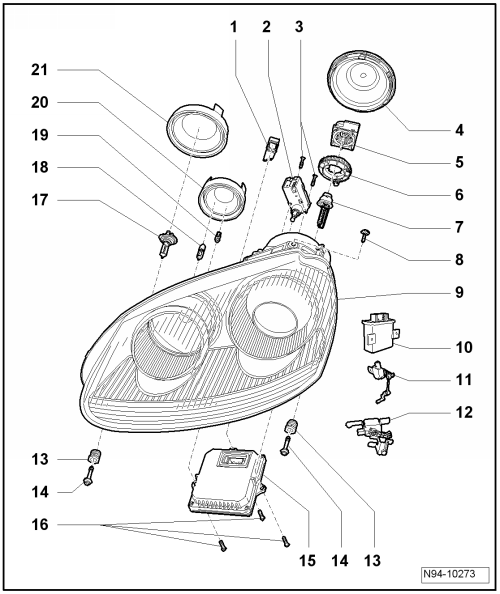

Revue Technique Automobile Volkswagen Golf 5: Projecteur à lampes à décharge : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteurs à lampe(s) à décharge / Projecteur à lampes à décharge : vue d'ensemble du montage

  Nota
Contrôler le réglage des projecteurs après les interventions susceptibles d'avoir une incidence sur leur réglage et, si nécessaire, les régler → Brochure38.

1 -  Flexible de purge
Sur le projecteur
2 -  Servomoteur gauche de réglage du site des projecteurs -V48- ou servomoteur droit de réglage du site des projecteurs -V49-
Fabricant du projecteur : AL (Automotive Lighting)
Déposer et reposer → Chapitre
  Nota
Pour la première dépose du servomoteur gauche de réglage du site des projecteurs -V48- ou du servomoteur droit de réglage du site des projecteurs -V49-, un kit de réparation est requis → Catalogue de pièces de rechange (ETKA).
3 -  Vis de fixation
Pour servomoteur gauche de réglage du site des projecteurs -V48- ou servomoteur droit de réglage du site des projecteurs -V49-
4 -  Capuchon
5 -  Détonateur de lampes à décharge -N195-
6 -  Sûreté d'ampoule
Pour ampoule de lampe à décharge gauche -L13- ou ampoule de lampe à décharge droite -L14-
7 -  Ampoule à décharge gauche -L13- ou ampoule à décharge droite -L14-
Type D2S, 35 W
Remplacer → Chapitre
8 -  Vis de fixation
4 Nm
Sur la partie supérieure du projecteur
9 -  Projecteur
Déposer et reposer → Chapitre
Corriger la position de montage du projecteur → Chapitre
Remettre en état les languettes de fixation du projecteur → Chapitre
Adapter les projecteurs au changement de côté de circulation → Chapitre
10 -  Calculateur de réglage du site des projecteurs -J431-
Déposer et reposer (reste du monde) → Chapitre
Déposer et reposer (USA et Canada) → Chapitre
Coder → Chapitre
  Nota
En cas de codage du calculateur de réglage du site des projecteurs -J431-, il faut effectuer un réglage de base des projecteurs une fois le calculateur codé → Brochure38.
11 -  Transmetteur d'assiette avant gauche -G78-
Déposer et reposer → Chapitre
Contrôler → Chapitre
12 -  Transmetteur d'assiette AR G -G76-
Déposer et reposer → Chapitre
Contrôler → Chapitre
13 -  Douille de réglage
Corriger la position de montage du projecteur → Chapitre
14 -  Vis de fixation
4 Nm
Sur la partie inférieure du projecteur
15 -  Calculateur de lampe à décharge gauche -J343- ou calculateur de lampe à décharge droit -J344-
Non apte à l'autodiagnostic
Déposer et reposer → Chapitre
16 -  Vis de fixation
Du calculateur de lampe à décharge gauche -J343- ou du calculateur de lampe à décharge droit -J344-
17 -  Ampoule de feu de route gauche -M30- ou ampoule de feu de route droit -M32-
Ampoule H7U 12 V, 55 W
Remplacer → Chapitre
18 -  Ampoule de clignotant avant gauche -M5- ou ampoule de clignotant avant droit -M7-
Ampoule 12 V, H2 WLL 21 W
Remplacer → Chapitre
19 -  Ampoule de feu de position gauche -M1- et ampoule de feu de position droit -M3-
Ampoule 12 V, W 5 W
Remplacer → Chapitre
20 -  Capuchon
De l'ampoule de clignotant avant gauche -M5- ou de l'ampoule de clignotant avant droit -M7- et de l'ampoule de feu de position gauche -M1- ou de l'ampoule de feu de position droit -M3-.
21 -  Capuchon
De l'ampoule de feu de route gauche -M30- ou de l'ampoule de feu de route droit -M32-

Projecteurs à lampes à décharge : dépose et repose

À l'exception des variantes GT, GTI et R32, la dépose et la repose des projecteurs à lampes à décharge s'effectuent de la même manière que dans le cas de projecteurs halogène → Chapitre.
Dépose et repose du projecteur pour GT, GTI et R32 → Chapitre.


Position de montage du projecteur : correction

Corriger la position de montage du projecteur → Chapitre.
