Revue Technique Automobile Volkswagen Golf 5: Palier de fixation avec patin de bras de suspension : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Berceau, barre stabilisatrice, bras de suspension / Palier de fixation avec patin de bras de suspension : remplacement

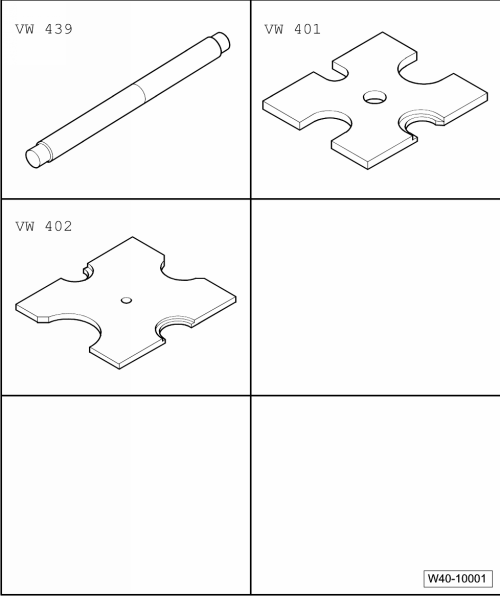

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Guide -VW 439-
Plaque d'appui -VW 401-
Plaque d'appui -VW 402-

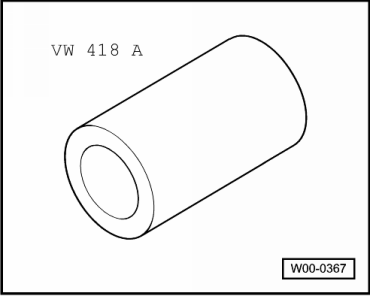

Tube -VW 418 A-

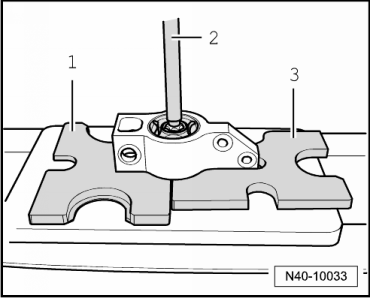

Palier de fixation avec patin : extraction à la presse hors du bras de suspension
Le patin métal-caoutchouc n'est disponible comme pièce de rechange qu'avec le palier de fixation.
-  Extraire à la presse le palier de fixation, en même temps que le patin métal-caoutchouc, hors du bras de suspension.
  Nota

Tenir fermement le bras de suspension pendant l'extraction à la presse.
1 -  Plaque d'appui -VW 401-
2 -  Guide -VW 439-
3 -  Plaque d'appui -VW 402-

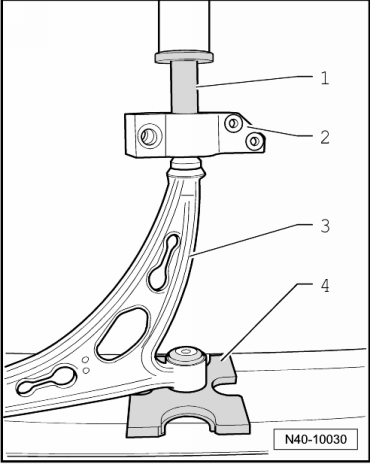

Palier de fixation avec patin : emmanchement à la presse sur le bras de suspension
-  Enduire le six pans du bras de suspension d'huile antifriction -G 294 421 A1- diluée (1:20).


-  Emmancher le patin avec précaution jusqu'en butée sur le bras de suspension.
1 -  Tube -VW 418 A-
2 -  Palier de fixation avec patin métal-caoutchouc
3 -  Bras de suspension
4 -  Plaque d'appui -VW 401-
