Porte-fusibles, à gauche dans le tableau de bord : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
Prudence !   Prudence !
Pour déconnecter et reconnecter la batterie, il faut impérativement respecter la procédure décrite dans le Manuel de Réparation → Chapitre.
Dépose :
-  Déconnecter la batterie → Chapitre.
-  Déposer le rangement côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

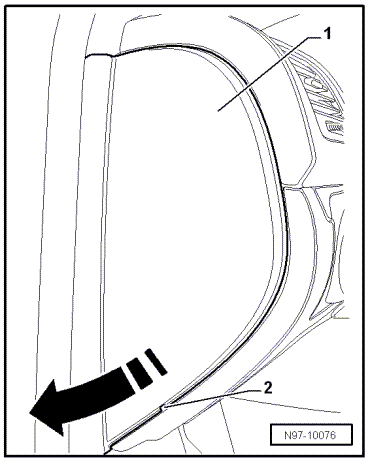

-  Déposer le cache latéral -1- du tableau de bord en engageant la cale de démontage -VAS 3409- ou un tournevis dans l'évidement -2- et retirer le cache -1- dans le sens de la -flèche- en faisant levier.

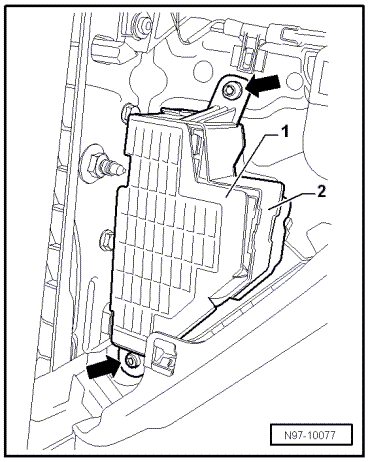

-  Retirer la carte d'affectation des fusibles -1- du porte-fusibles -2-.
-  Dévisser les vis de fixation -flèches- et faire sortir le porte-fusibles -1- vers l'intérieur dans la mesure où la longueur des câbles le permet.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
