Revue Technique Automobile Volkswagen Golf 5: Boîte à fusibles principale, uniquement Golf R32

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Câblages / Boîte à fusibles principale, uniquement Golf R32

Dans la Golf R32, la batterie de démarrage est montée dans le coffre à bagages. Ceci implique une boîte à fusibles principale supplémentaire avec dispositif de découplage de la batterie.
  Nota
Informations supplémentaires :

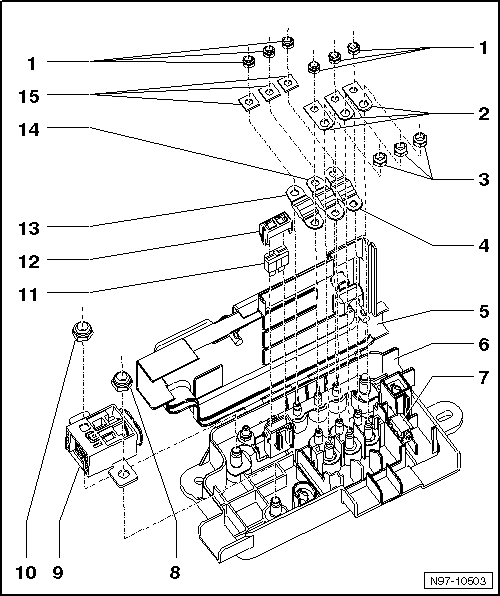

Boîte à fusibles principale : vue d'ensemble du montage

1 -  Écrous de fixation M5
5 Nm
2 -  Ponts de courant électrique
Pont pour relier le fusible et le câble de raccordement
3 -  Écrous de fixation M6
9 Nm
4 -  Fusible 3 (30) -S206-
30 ampères
5 -  Couvercle
Couvercle de boîte à fusibles principale
6 -  Boîtier
Boîtier de boîte à fusibles principale
7 -  Connecteur
8 -  Écrou de fixation M8
15 Nm
9 -  Détonateur de coupure de la batterie -N253-
Déposer et reposer → Chapitre
10 -  Écrou de fixation M8
Autoserreur
15 Nm
11 -  Fusible 4 (30) -S207-
5 ampères
12 -  Couvercle
Couvercle de fusible 4 (30) -S207-
13 -  Fusible 1 (30) -S204-
125 ampères
14 -  Fusible 2 (30) -S205-
80 ampères
15 -  Tôles entretoises
Tôles entretoises pour fusible


  Nota
En cas de déclenchement du dispositif de découplage de la batterie, il faut remplacer le détonateur de coupure de la batterie -N253- → Chapitre.

Boîte à fusibles principale : dépose et repose

La boîte à fusibles principale se trouve dans le coffre à bagages, à l'arrière droite, sous l'élément moulé pour outillage de bord et cric.
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

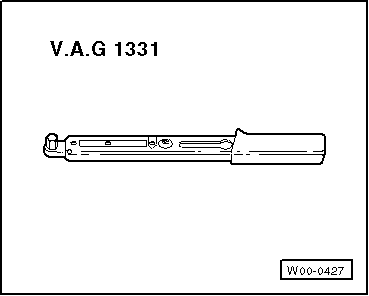

Clé dynamométrique -V.A.G 1331-
ATTENTION !   ATTENTION !
Lors des travaux sur le découplage de la batterie, tenir compte des mesures de sécurité → Chapitre.
Tenir compte des remarques relatives à l'élimination des dispositifs de découplage de batterie → Chapitre.
Dépose :
Déposer le détonateur de coupure de la batterie -N253- → Chapitre.

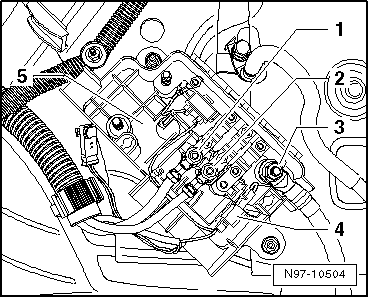

Dévisser les écrous de fixation -1-, -2- et -3-, puis retirer les câbles des filets de raccord.
Retirer le connecteur -4- de sa fixation dans la boîte à fusibles principale.

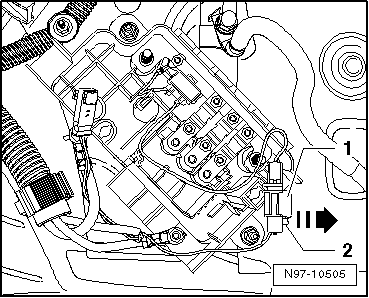

Tirer la touche de verrouillage -2- dans le sens de la flèche vers l'extérieur, puis débrancher le connecteur -1-.

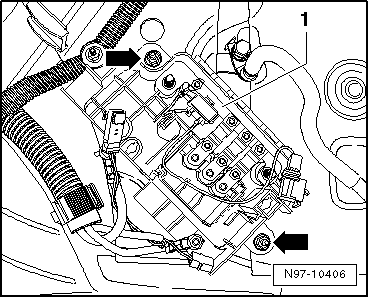

Dévisser les deux écrous de fixation -flèches-, puis retirer la boîte à fusibles principale -1- du véhicule.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
Serrer tous les vissages au couple prescrit → Chapitre.


Boîte à fusibles principale : couples de serrage

Assemblages vissés   Couples de serrage
Écrou de fixation de boîte à fusibles principale M6  9 Nm
Écrou de fixation de fusible M5 5 Nm
Écrou de fixation de câble de raccord sur fusible M6  9 Nm
Écrou de fixation, câble B+ M8 15 Nm
Écrou de fixation de câble borne 30 allant à la connexion de dérivation pour borne 30 -TV2- sur détonateur de coupure de la batterie -N253- M8 15 Nm
Écrou de fixation, autoserreur, sur détonateur de coupure de la batterie -N253- M8 15 Nm
