Revue Technique Automobile Volkswagen Golf 5: Pompe de lave-projecteurs -V11- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Lave-projecteurs / Pompe de lave-projecteurs -V11- : dépose et repose

La pompe de lave-projecteurs -V11- est montée sur le réservoir de lave-glace et de lave-projecteurs, dans le passage de roue droit.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le bouclier de pare-chocs avant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.

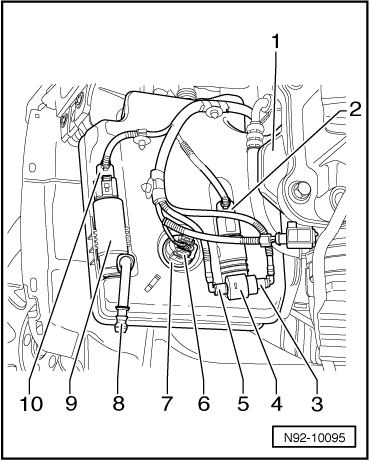

-  Extraire la pompe de lave-projecteurs -V11--9- du réservoir en la tirant vers le haut.
-  Débrancher le connecteur -10-.
-  Pour démonter le tuyau de raccord -8-, détacher le clip de sûreté du raccord et débrancher le tuyau de raccord -8- de la pompe de lave-projecteurs -V11-.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer tous les vissages au couple prescrit → Chapitre.
-  Une fois les travaux de montage terminés, purger le lave-projecteurs → Chapitre.
